MV-F003-802-4 - 0,75kW - 10 till 123 rpm cylindrisk växellåda + ED230 frekvensomriktarmotor

12 725,12 kr*

Priser inkl. moms plus fraktkostnader

Klar för avsändning om 1 dag, leveranstid on demand

Model

Mounting position for gearmotors

Type of construction

Produktnummer: C0003307100136K101TM

custom_versand Artikel + förpackning

custom_hinweis Frakt på pall

Returer undantagna!

Nedladdningar

Information om produkten "MV-F003-802-4 - 0,75kW - 10 till 123 rpm cylindrisk växellåda + ED230 frekvensomriktarmotor"

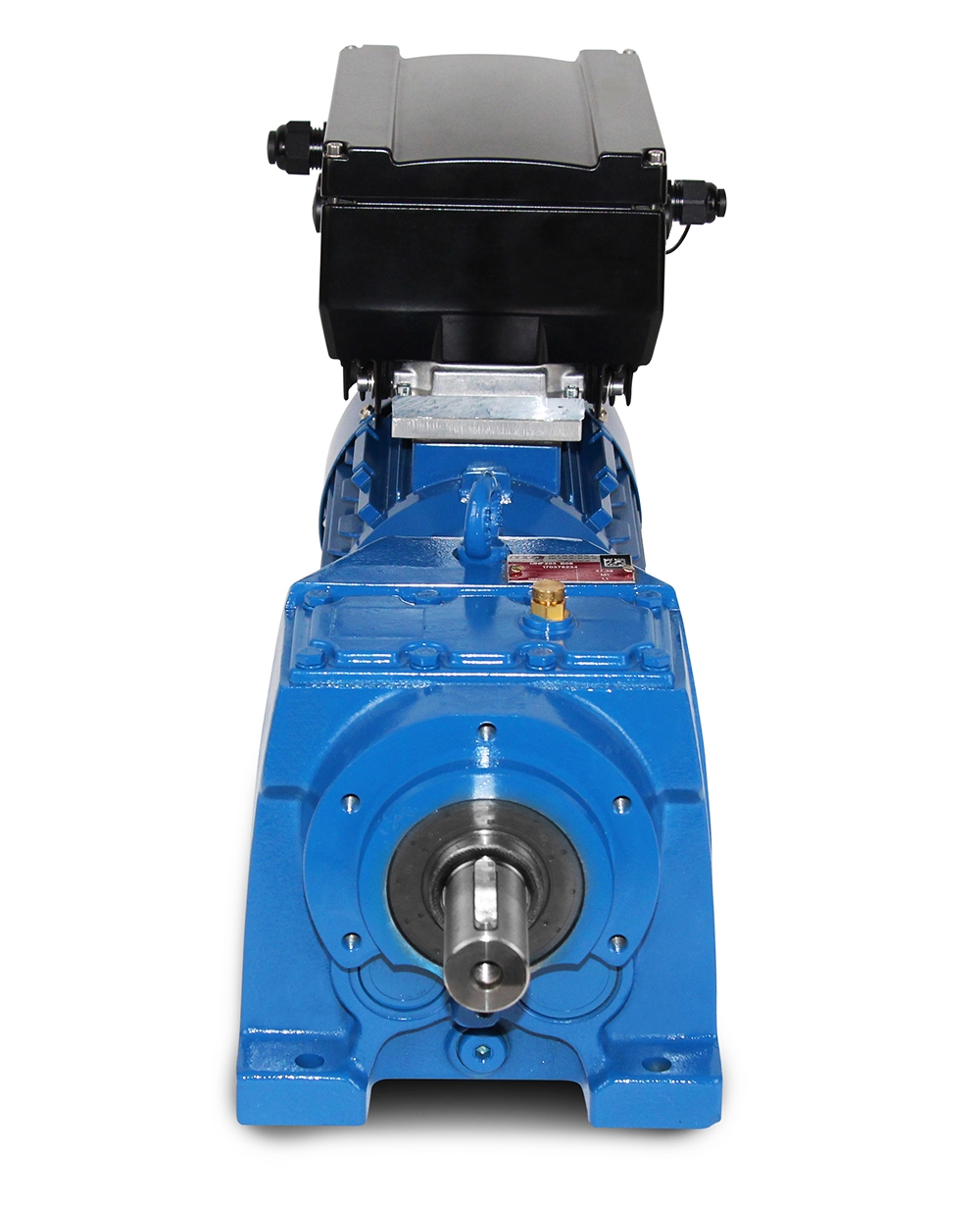

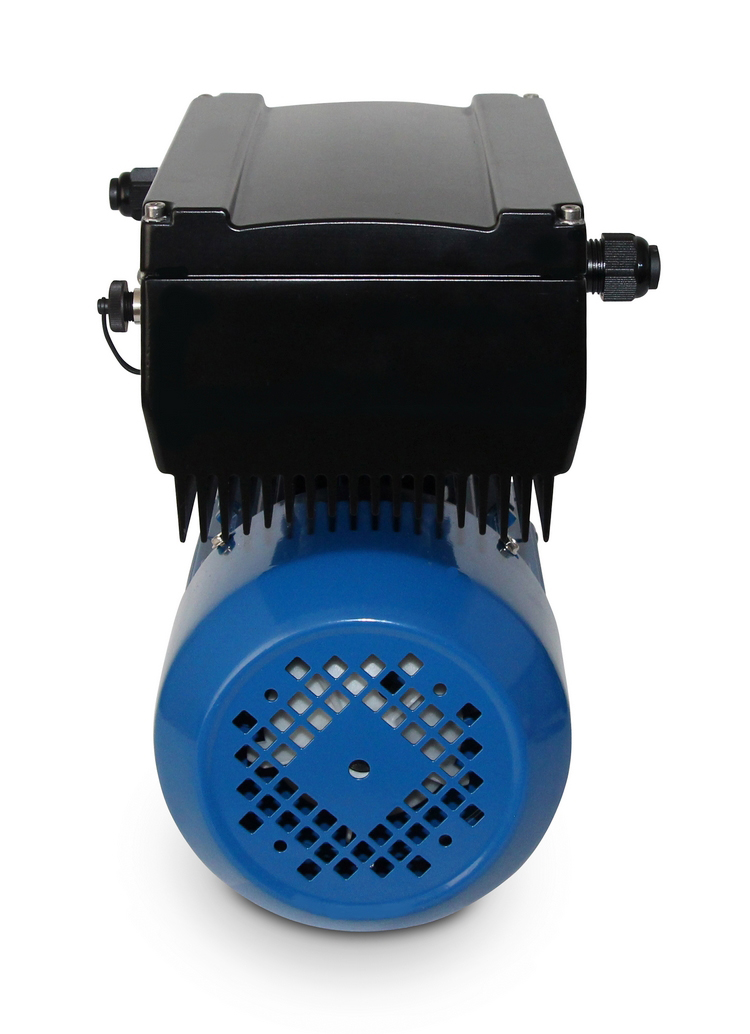

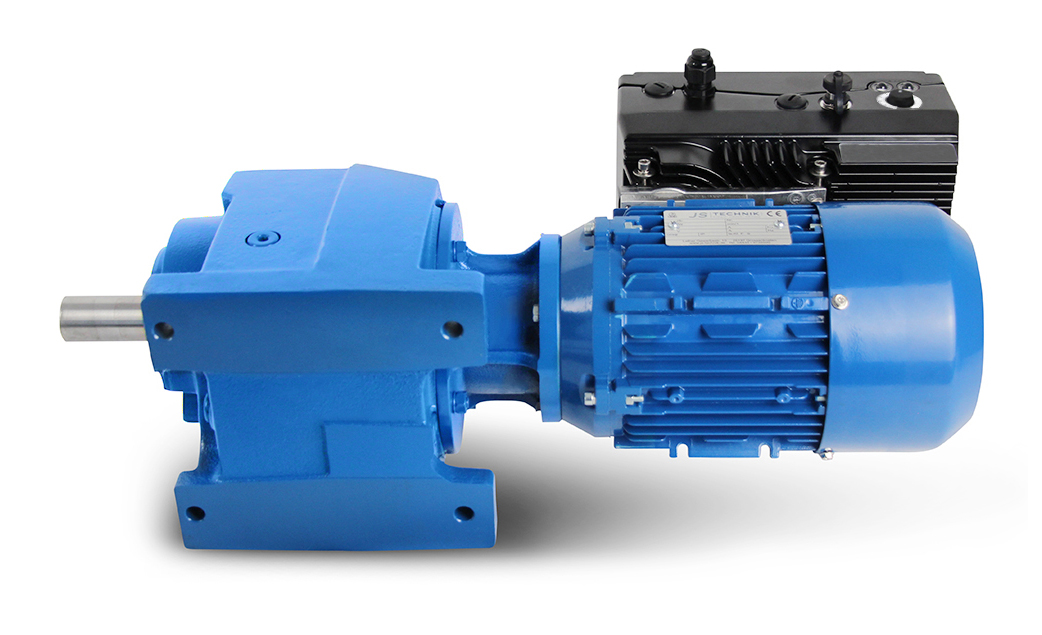

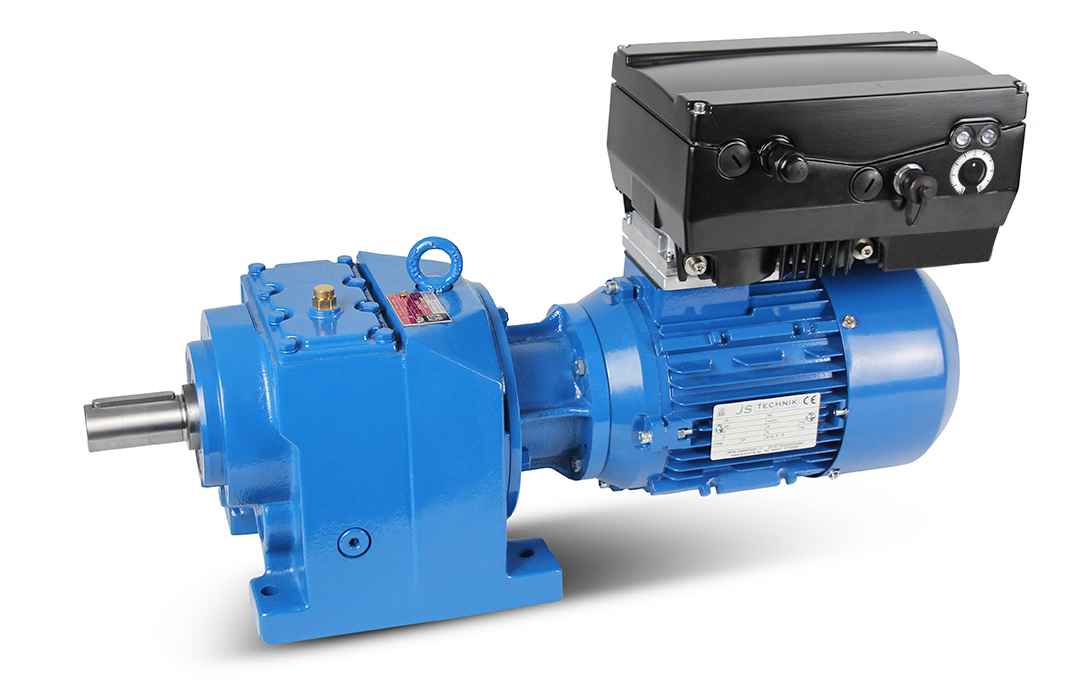

Raka kuggväxelmotor med integrerad frekvensomriktare EASYdrive ED230

Effekt=0,75 kW, varvtal=10 till 123 rpm, utväxling (i)=13,61, vridmoment (M²)=66 Nm, servicefaktor (fs)=1,2.
Utförande=B3 (B35 mot tillägg), axel=20x40 mm, vikt=25,2 kg, färg=RAL5010,
Temperaturgivare=3 x PTC-termistorer, driftläge=S1- 100% ED.

Vänligen välj önskad installationsposition vid beställning!

Frekvensomriktare
Effekt=0,75 kW, storlek=A, ingångsspänning=1 x 230V +10% (enfas), ingångsfrekvens=50/60 Hz,
utgångsfrekvens=0- 400 Hz, EMC filter=C1, skyddsklass=IP65, mått=233mm x 153mm x 120mm,
nätström (ingång)=6,9 A. Idealiskt reglerområde=5- 60 Hz, med konstant nominellt vridmoment, under 30 Hz
krävs en extern fläkt för kylning.

Produktinformation
Frekvensomriktaren erbjuder möjligheten att bli "busskompatibel" med hjälp av fältbussmoduler.
Med CANopen, EtherCAT, Modbus (ingår redan), Profibus, Profinet och Sercos erbjuder EASYdrive kompatibilitet med
nästan alla vanliga styrmiljöer. Kunden kan välja det relevanta bussystemet
och integrera EASYdrive perfekt i styrmiljön för sin applikation.
Den önskade styrvarianten måste anges vid beställningen.
EASYdrive-frekvensomriktarna är CE-, UL- och CSA-certifierade. EASYdrive uppfyller kraven för EMC klass C2 (för 3-fas nätspänning) eller C1 (för 1-fas nätspänning) utan externa filteråtgärder
.

! Möjligt val av variant !

Produktval
Vid val av frekvensomriktare bör man vara uppmärksam på att det finns 3 varianter. Den första är standardversionen av enheten
, den andra är enheten med en membranknappsats och den tredje är enheten med en MMI-styrenhet.

Den frekvensomriktare i "standardutförande" som visas här är fullt användbar och har en inbyggd potentiometer
på sidan, men kräver en motsvarande manöverenhet för styrning.
För detta ändamål måste något av följande tillval beställas:
- Extern styrenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

Varianten "frekvensomriktare med membranknappsats" har en integrerad potentiometer och ger möjlighet att styra frekvensomriktaren
direkt, t.ex. start/stopp, vänster/höger osv.
För parametrering måste dessutom något av följande tillval beställas:
- Extern manöverenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

För varianten "Frekvensomriktare med MMI-styrenhet" krävs ingen extra styrenhet,
och en display ingår också i enhetens hölje. De nämnda tillvalen kan användas vid behov.

Viktiga anmärkningar
Denna frekvensomriktare är en kundanpassad produkt. Ångerrätt eller återkallande av köpet är uteslutet!
Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

Control range:	ca 10 till 125 rpm
Performance:	0,75 kW
Series:	EASYdrive ED230 0,37 kW - 1,5 kW
Shaft diameter:	20 mm
Torque:	51 till 100 Nm

Fastigheter "MV-F003-802-4 - 0,75kW - 10 till 123 rpm cylindrisk växellåda + ED230 frekvensomriktarmotor"

Control range:	ca 10 till 125 rpm
Performance:	0,75 kW
Series:	EASYdrive ED230 0,37 kW - 1,5 kW
Shaft diameter:	20 mm
Torque:	51 till 100 Nm

Tillbehör

EASYdrive bromsmotstånd BG A

Bromschopper med bromsmotstånd storlek A för EASYdrive. 100 W, 100 Ohm; IP65, anslutningskabel 510 mm, L=110 mm B=80 mm H=15 mm. -endast tillägg, kan inte beställas individuellt Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

1 082,97 kr*

Detaljer

EASYdrive-potentiometer

Den integrerade potentiometern på sidan gör det enkelt att ställa in börvärdet. Gränssnittet för anslutningen ingår som standard. Potentiometern finns som tillbehör. -Potentiometern är en del av omriktaren och kan inte eftermonteras Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

222,53 kr*

Detaljer

EASYdrive MMI handhållen kontrollenhet

Manuell styrenhet MMI, inkl. spiralkabel 0,5 m, med M12-skruvkoppling Följande funktioner är möjliga med EASYdrive MMI: - Parametrisering av enhetens inställningar - Styrning (t.ex. låsning och frigöring) - Visning av olika processvariabler - Lagring av parameteruppsättningar (max. 8) - Överföring av parameteruppsättningar till andra INVEOR (Illustration endast produktexempel)

1 899,88 kr*

Detaljer

EASYdrive Touch manöverterminal

Touch-manöverterminal för EASYdrive frekvensomriktare Den mörkgrå 7" touch-terminalen är speciellt utformad förmanöver- och övervakningsuppgifter inom alla områdenför industriell automation. Det fläktlösasystemet med 32-bitars Cortex A8-processor och 600 MHzklockfrekvens har gott om datorkraft och imponerar medbehagligt snabb sidväxling. Projekteringsprogrammet"EasyBuilder Pro" ställer inga speciellakrav på din dator, är lätt att använda ochfinns tillgängligt utan kostnad. 7" TFT LCD Grafisk display 800 x 480 pixlar lED-bakgrundsbelysning robust hölje av plast fläktlöst kylsystem realtidsklocka RTC iP65 front, NEMA4-kompatibel ethernet 10/100 BaseTX rS485 uSB-värd

5 735,47 kr*

Detaljer

EASYdrive Bluetooth-adapter

Bluetooth-adapter för EASYdrive. EASYdrive erbjuder ett Bluetooth-gränssnitt som kan integreras som en plug-in-variant via M12 kan integreras. -endast tilläggspris, kan inte beställas individuellt- (Illustration endast produktexempel) Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

1 677,35 kr*

Detaljer

Kabel för parametrisering av EASYdrive

Parametreringskabel USB PC USB-kabel med gränssnittsomvandlare PC-programvara tillgänglig som gratis nedladdning Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

1 677,35 kr*

Detaljer

EASYdrive förlängning parameteriseringskabel 5m

Förlängningskabel 5m, för EASYdrive parameteriseringskabel endast vid användning med Art. ED-PC-PARA Kan användas som förlängning -> PC-anslutning Kan användas som en förlängning -> MMI-anslutning Förlängningsbar upp till 50 m

518,91 kr*

Detaljer

EASYdrive Profibus

Profibus-gränssnittskort för EASYdrive. Kommunikationsgränssnitt. (Inte för Alpha-serien!) Med hjälp av PROFIBUS kan enheter från olika leverantörer kommunicera utan särskild anpassning kommunicera. PROFIBUS skiljer automatiskt mellan master- och slave-enheter, så att även multi-master-drift är möjlig. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / Profibus / 5-polig / 2 m / B-kodad. -Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

3 872,52 kr*

Detaljer

EASYdrive EtherCAT

EtherCAT-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet EtherCAT tillhör fältbussfamiljen. Som regel är nätverket uppbyggt i en linjär struktur. Den maximala dataöverföringshastigheten på en EtherCAT-buss kan vara upp till upp till 100 Mbit/s. Fältbusskabeln ansluts uteslutande via de två två M12-anslutningsdosor på framsidan. Observera att den inkommande busskabeln till uttaget "In" och den utgående kabeln till uttaget "Out" uttag. Om det är den sista abonnenten måste "Out"-uttaget lämnas okopplat uttaget ska lämnas fritt - ett avslutningsmotstånd behövs inte. Inklusive M12-anslutningskabel 2 m, M12-kontakt / RJ45-kontakt / 4-polig / 2 m / D-kodad. gränssnittskortet (interface) är en del av växelriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

3 872,52 kr*

Detaljer

EASYdrive Sercos III

Sercos III-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Sercos III-bussystemet tillhör fältbussfamiljen. Som regel är nätverket i en linjär struktur. Den maximala dataöverföringshastigheten på en Sercos III-buss kan vara upp till 100 Mbit/s. Fältbusskabeln ansluts uteslutande via de två M12-anslutningsdonen på framsidan. Observera att den inkommande bussledningen till uttaget "In" och den utgående ledningen till uttaget "Out" uttag. Om det är den sista abonnenten måste uttaget "Out" lämnas fritt uttaget ska lämnas fritt - ett avslutningsmotstånd behövs inte. Inklusive M12-anslutningskabel 2 m, M12-kontakt / RJ45-kontakt / 4-polig / 2 m / D-kodad. Gränssnittskortet (interface) är en del av växelriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

3 872,52 kr*

Detaljer

EASYdrive CANopen

CANopen-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet CANopen tillhör familjen av fältbussar och är baserat på CAN-bussen (Controller Area Network). Nätverket har i regel en linjär struktur. Den maximala dataöverföringshastigheten på en CANopen-buss kan vara upp till 1 Mbit/s och beror på kabellängden beror på kabellängden. Det får finnas maximalt 127 deltagare i bussnätverket. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / CANopen / 5-polig / 2 m / A-kodad. Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

549,55 kr*

Detaljer

Utgångsfläns för MN-F002/003 Standard

140 x 95 x 115 mm Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

374,45 kr*

Detaljer

Utgångsfläns för MN-F002/003 Opt. 1

120 x 80 x 100 mm Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

374,45 kr*

Detaljer

Utgångsfläns för MN-F002/003 Opt. 2

160 x 110 x 130 mm Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

405,64 kr*

Detaljer
