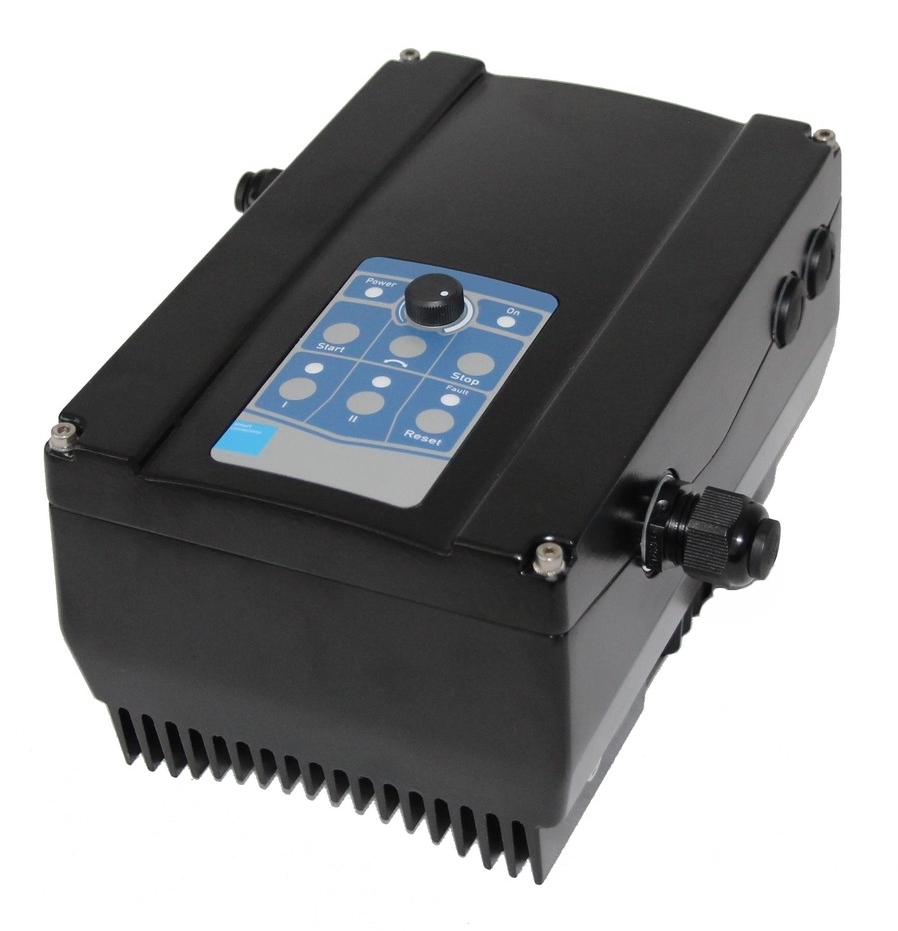

Frekvensomriktare ED400-0110

Bluetooth-adapter för EASYdrive. EASYdrive erbjuder ett Bluetooth-gränssnitt som kan integreras som en plug-in-variant via M12 kan integreras. -endast tilläggspris, kan inte beställas individuellt- (Illustration endast produktexempel) Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

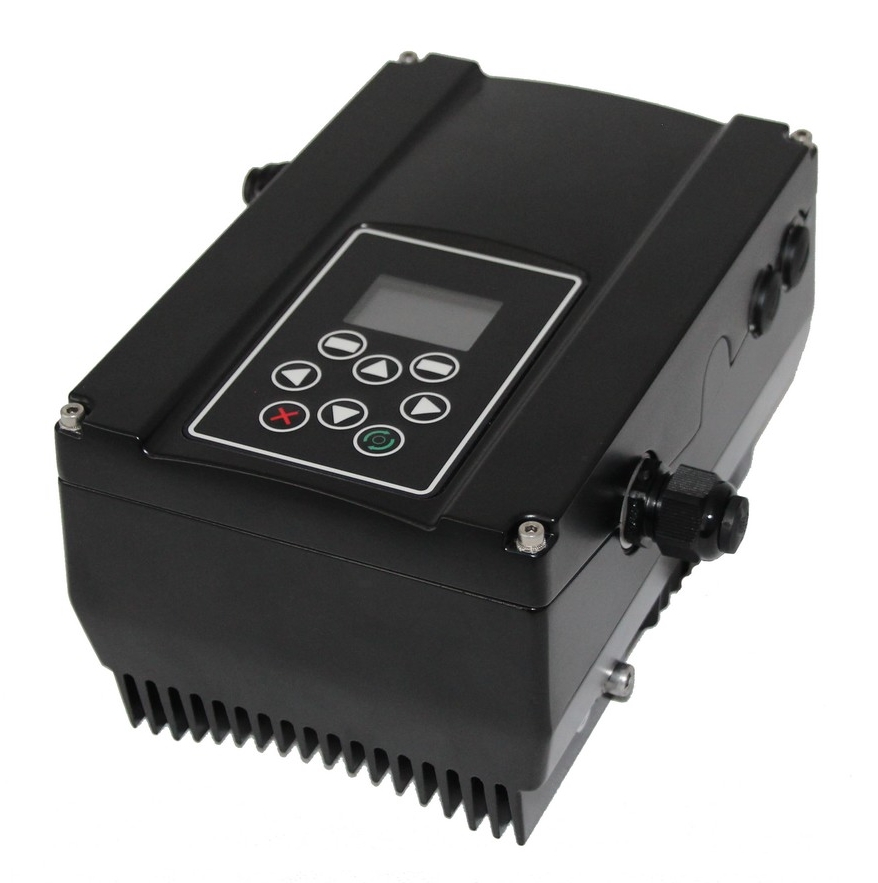

Manuell styrenhet MMI, inkl. spiralkabel 0,5 m, med M12-skruvkoppling Följande funktioner är möjliga med EASYdrive MMI: - Parametrisering av enhetens inställningar - Styrning (t.ex. låsning och frigöring) - Visning av olika processvariabler - Lagring av parameteruppsättningar (max. 8) - Överföring av parameteruppsättningar till andra INVEOR (Illustration endast produktexempel)

Touch-manöverterminal för EASYdrive frekvensomriktare Den mörkgrå 7" touch-terminalen är speciellt utformad förmanöver- och övervakningsuppgifter inom alla områdenför industriell automation. Det fläktlösasystemet med 32-bitars Cortex A8-processor och 600 MHzklockfrekvens har gott om datorkraft och imponerar medbehagligt snabb sidväxling. Projekteringsprogrammet"EasyBuilder Pro" ställer inga speciellakrav på din dator, är lätt att använda ochfinns tillgängligt utan kostnad. 7" TFT LCD Grafisk display 800 x 480 pixlar lED-bakgrundsbelysning robust hölje av plast fläktlöst kylsystem realtidsklocka RTC iP65 front, NEMA4-kompatibel ethernet 10/100 BaseTX rS485 uSB-värd

Parametreringskabel USB PC USB-kabel med gränssnittsomvandlare PC-programvara tillgänglig som gratis nedladdning Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

Förlängningskabel 5m, för EASYdrive parameteriseringskabel endast vid användning med Art. ED-PC-PARA Kan användas som förlängning -> PC-anslutning Kan användas som en förlängning -> MMI-anslutning Förlängningsbar upp till 50 m

Bromschopper med bromsmotstånd storlek A för EASYdrive. 100 W, 100 Ohm; IP65, anslutningskabel 510 mm, L=110 mm B=80 mm H=15 mm. -endast tillägg, kan inte beställas individuellt Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

CANopen-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet CANopen tillhör familjen av fältbussar och är baserat på CAN-bussen (Controller Area Network). Nätverket har i regel en linjär struktur. Den maximala dataöverföringshastigheten på en CANopen-buss kan vara upp till 1 Mbit/s och beror på kabellängden beror på kabellängden. Det får finnas maximalt 127 deltagare i bussnätverket. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / CANopen / 5-polig / 2 m / A-kodad. Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

EtherCAT-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet EtherCAT tillhör fältbussfamiljen. Som regel är nätverket uppbyggt i en linjär struktur. Den maximala dataöverföringshastigheten på en EtherCAT-buss kan vara upp till upp till 100 Mbit/s. Fältbusskabeln ansluts uteslutande via de två två M12-anslutningsdosor på framsidan. Observera att den inkommande busskabeln till uttaget "In" och den utgående kabeln till uttaget "Out" uttag. Om det är den sista abonnenten måste "Out"-uttaget lämnas okopplat uttaget ska lämnas fritt - ett avslutningsmotstånd behövs inte. Inklusive M12-anslutningskabel 2 m, M12-kontakt / RJ45-kontakt / 4-polig / 2 m / D-kodad. gränssnittskortet (interface) är en del av växelriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

Profibus-gränssnittskort för EASYdrive. Kommunikationsgränssnitt. (Inte för Alpha-serien!) Med hjälp av PROFIBUS kan enheter från olika leverantörer kommunicera utan särskild anpassning kommunicera. PROFIBUS skiljer automatiskt mellan master- och slave-enheter, så att även multi-master-drift är möjlig. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / Profibus / 5-polig / 2 m / B-kodad. -Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

Adapterplatta EASYdrive storlek A Adapterplatta för motormontering för storlek A, med integrerad motorplint och PTC-anslutning, obearbetad version, kort stång. Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

Adapterplatta EASYdrive storlek A Adapterplatta för väggmontage för storlek A, med integrerad motorplint och PTC-anslutning, obearbetad version, kort stång. Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

Nominell driftspänning Ue 12-26 V DCAnvändningskategori DC-13 Ue /Ie 12-26 DC / 0,2 A enligt IEC/EN 60947-5-2Spänningsutgång (styrområde) 0-10 V DCKortslutningsskydd Brytarelement permanent kortslutnings- och överbelastningssäkert Skyddsklass IIIM UB GND RL U-OUT U-OUT Hus i aluminiumgjutgods; lock i aluminiumgjutgods Manöverelement Fotspak (PA) Miljö överlastsäker, intermittentSkyddsklass IIIM UB GND RL U-OUT U-OUT Hus i aluminiumgjutgods; lock i aluminiumgjutgodsManöverelement Fotspak (PA)Omgivningstemperatur -30 °C till +80 °CKontakttyp PNP NO-kontakt, teachbar från 0,1 - 5,9 mmKopplingskraft pedal ca. 10 N (pedalens mittpunkt)Mekanisk livslängd 10 x 106 kopplingscyklerKopplingsfrekvens max. 50/min; fastsättning 2 skruvar M8Anslutningstyp skruvanslutningar (M3,5)Antal anslutningar 4, ledartvärsnitt solid 0,5 - 1,5 mm2Strandad tråd med hylsa 0,5 - 1,5 mm2, kabelgenomföring 1 x M20 x 1,5Vikt ˜ 1,5 kg, skyddsklass IP65 enligt IEC/EN 60529 Ritning ID: Z030
