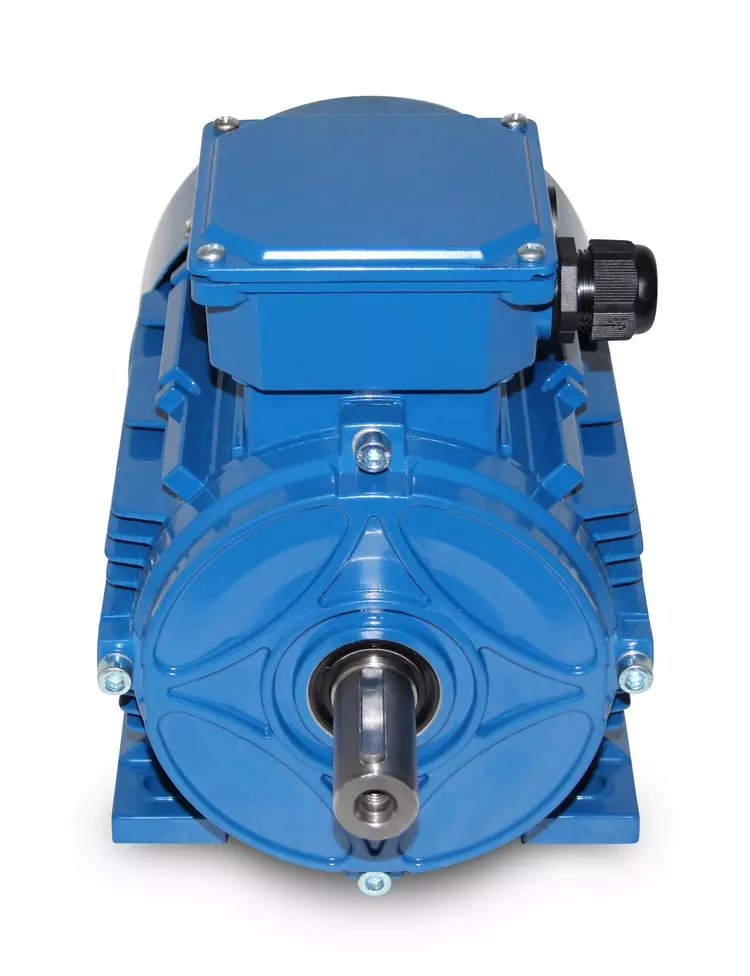

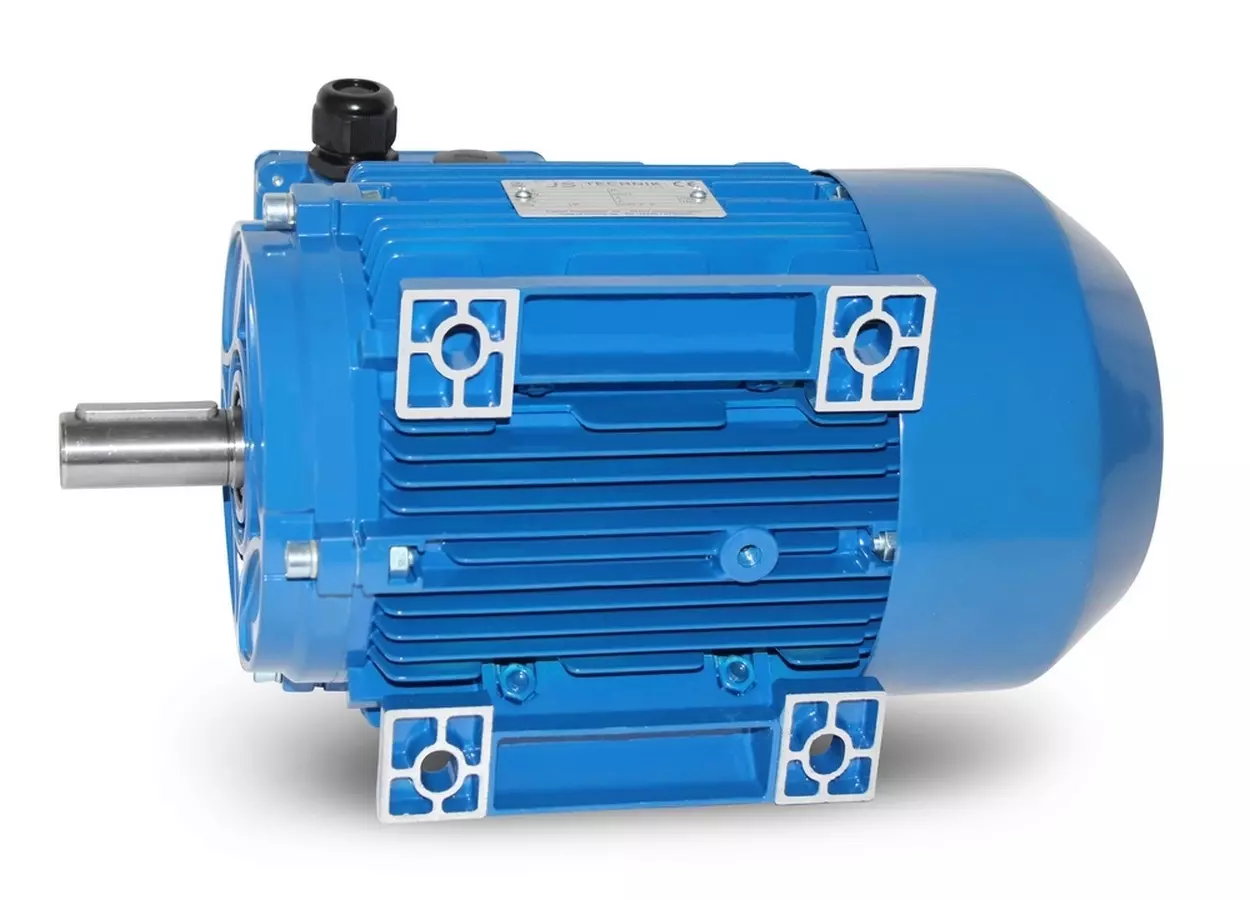

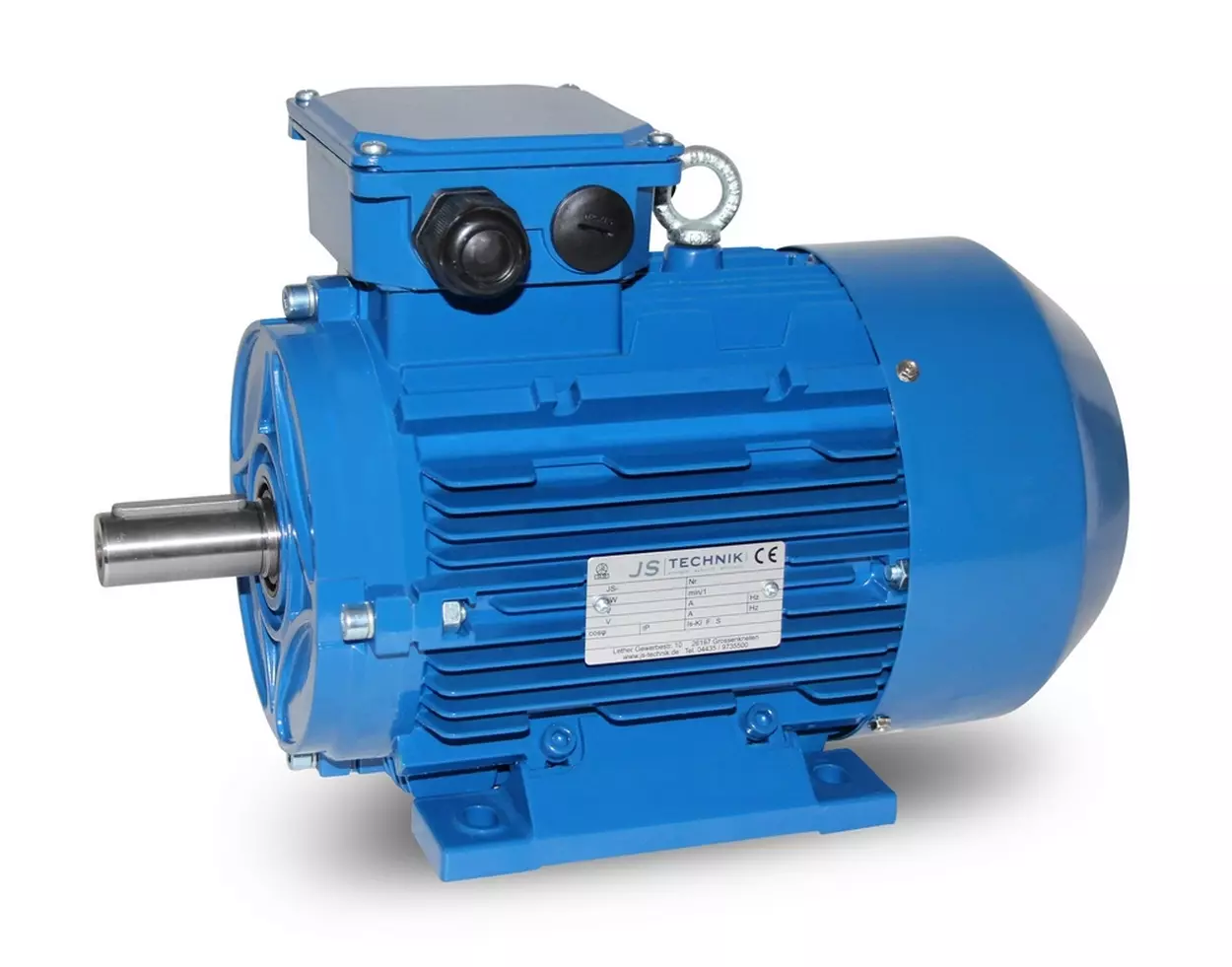

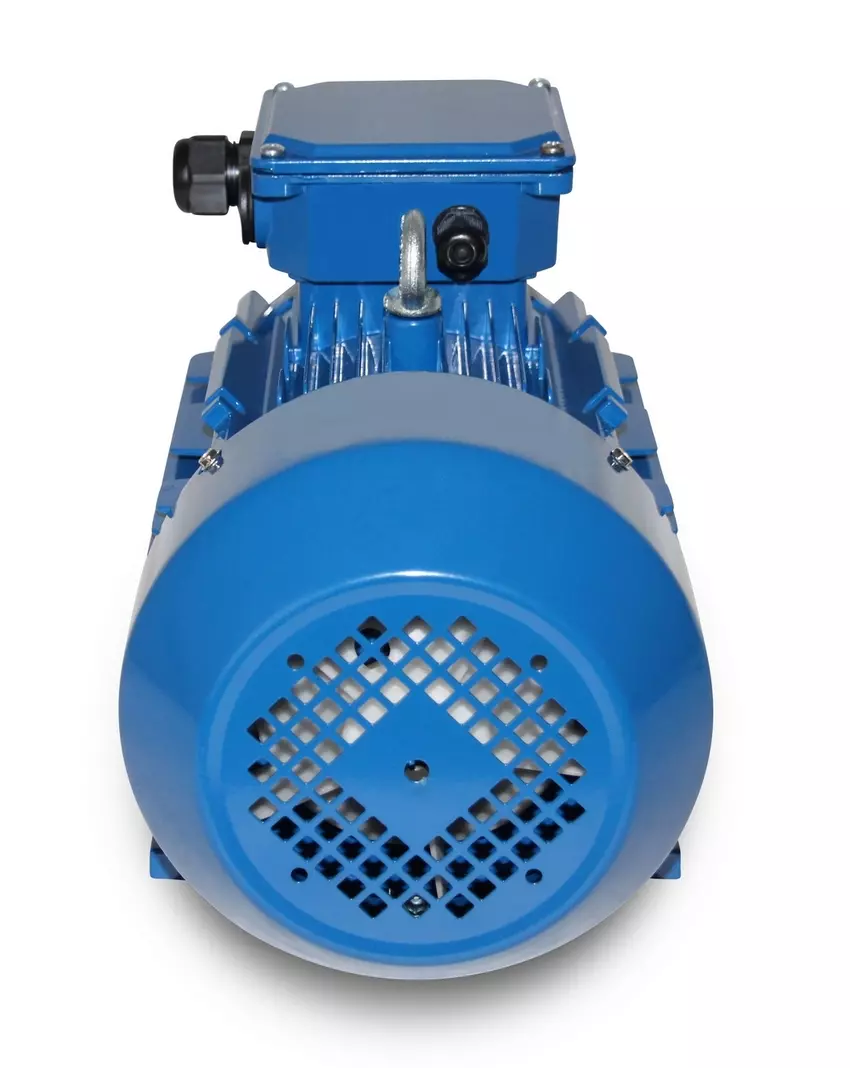

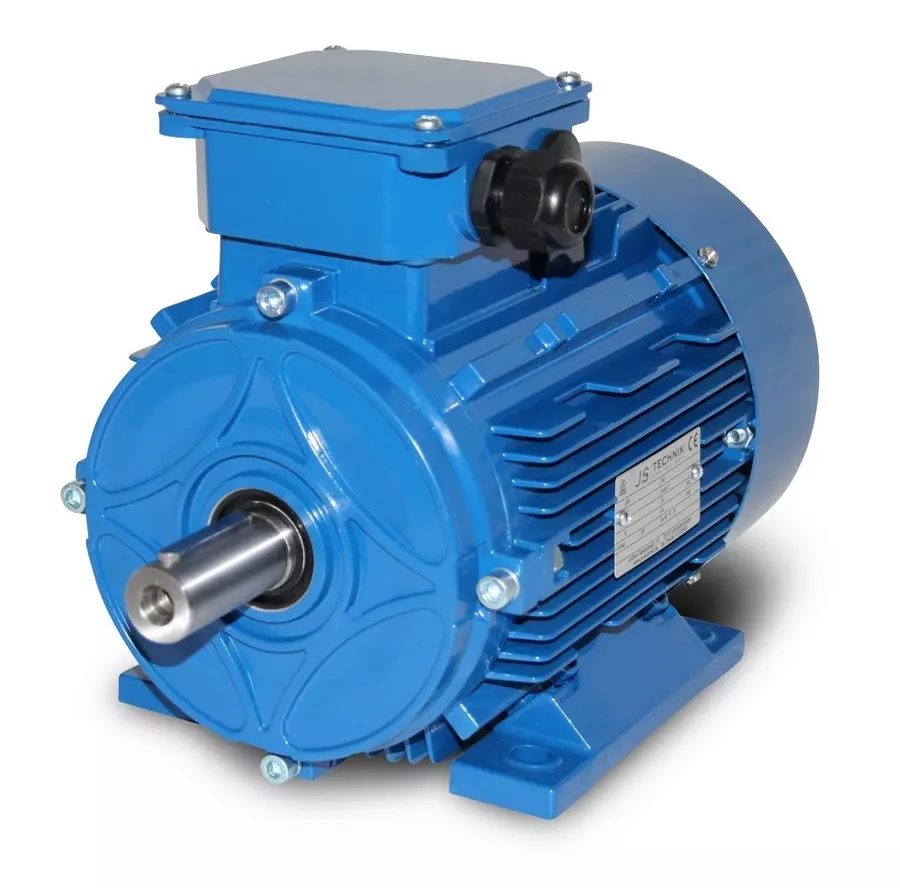

Trefasmotor MX3 100L 2,2 kW- 4-polig-B3

JS-Technik GmbH

2 807,36 kr*

Priser inkl. moms plus fraktkostnader

Leveranstid Ca. 3-4 arbetsdagar

Produktnummer: 3X25101110A000

Tillverkare: JS-Technik GmbH

custom_versand Artikel + förpackning

Nedladdningar

Information om produkten "Trefasmotor MX3 100L 2,2 kW- 4-polig-B3"

Trefasmotor, elmotor, effekt=2,2 kW, varvtal=4-polig

Typ=B3, axel=28 x 60 mm, spänning=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% enligt VDE 0530),

Frekvens=50/60 Hertz, effektivitetsklass=IE3, verkningsgrad=86,7%, färg=RAL 5010 (gentianablått),

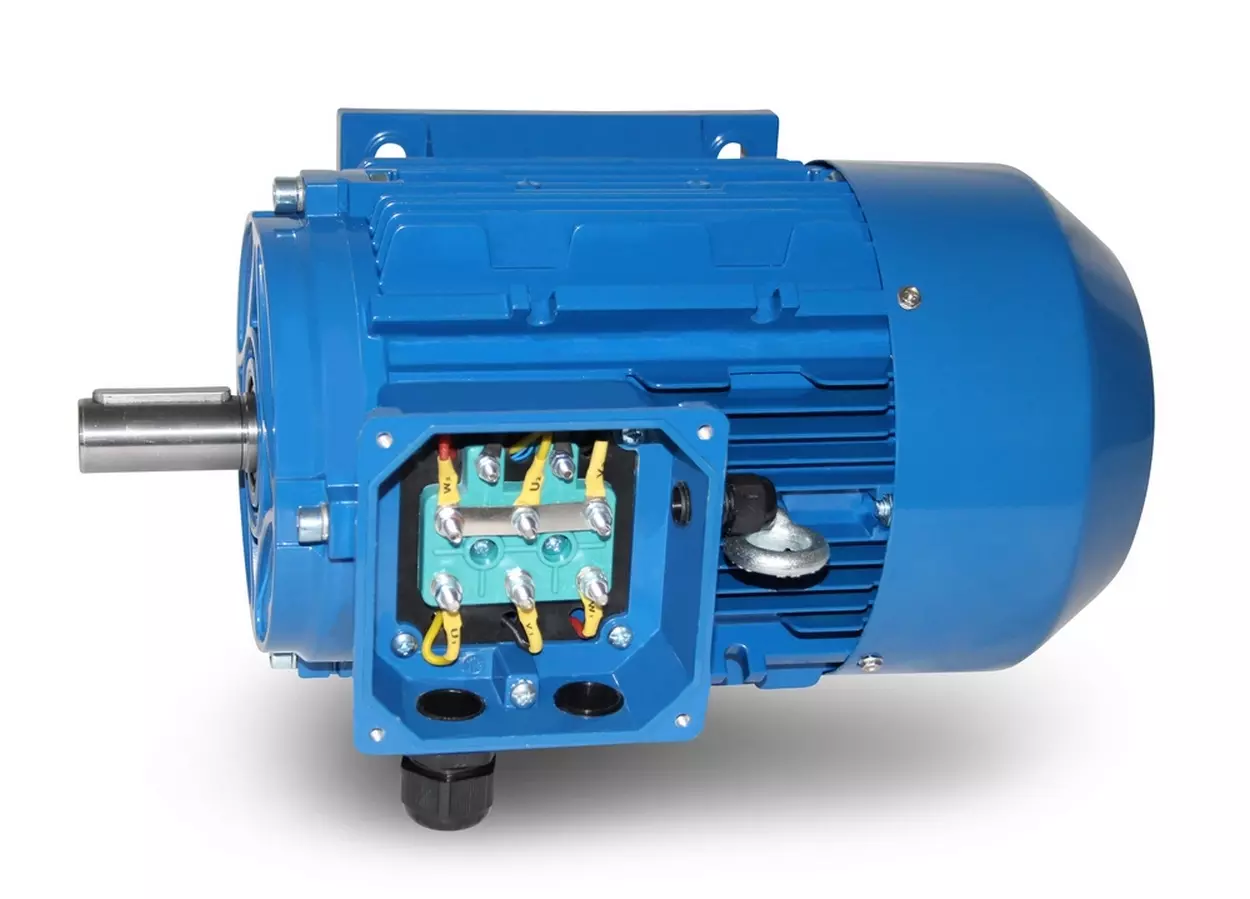

Skyddsklass=IP55, Temperaturgivare=3 x PTC-termistorer, Vikt=24 kg, Kopplingslådans placering=överst (vridbar),

Kabelförskruvningar=1 x M25, 1 x M16, Hus=Gjuten aluminium, Isoleringsklass=F (155°C),

Kullager=SKF, C&U, eller motsvarande, kylning=axialfläkt (plast), motorfötter=kan skruvas på eller skruvas av.

Elmotorn är lämplig för användning med frekvensomriktare och för båda rotationsriktningarna.

I enlighet med VDE 0105 och IEC 364 får allt arbete på den elektriska drivenheten endast utföras av kvalificerad personal

endast utföras av kvalificerad personal. För modifieringar eller specialkonstruktioner, vänligen skicka en förfrågan till oss.

Nyttiga tips om elmotorer finns i avsnittet Vanliga frågor. Alla produktbilder är icke-bindande exempel!

Med reservation för tekniska ändringar.

Axeldimensioner:	28 x 60 mm
Driftläge:	S1
Effektfaktor:	0,81 Cos φ
Frekvens:	50 Hz, 60 Hz
Fördelning till nominellt vridmoment (Mk/Mn):	33,56 Nm
Installationshöjd:	1000 m
Max radial belastning:	118,54 N
Motorskydd:	3 x PTC-termistor
Nuvarande:	4,52 A
Omgivningstemperatur:	40 °C
Prestanda:	2,2 kW
Tightening to nominal torque (MA/Mn):	32,10 Nm
Tröghetsmoment:	0,01024 kgm²
Upptagningsström till märkström (la/In):	29,39 A
Verkningsgrad (100 % / 75 % / 50 %):	86,7 / 86,9 / 84,3
Vikt:	23,6 kg
Vridmoment:	14,59 Nm
Rotationshastighet:	1500 varv/min / 4 poler
Axeldiameter:	28 mm
Typ av konstruktion:	B3
Spänning:	3 x 230/400 V
Skyddsklass:	IP55
Rotationsriktning:	Länkar, Rätt
Effektivitetsklass:	IE 3
Size:	Standard

Fastigheter "Trefasmotor MX3 100L 2,2 kW- 4-polig-B3"

Axeldimensioner:	28 x 60 mm
Driftläge:	S1
Effektfaktor:	0,81 Cos φ
Frekvens:	50 Hz, 60 Hz
Fördelning till nominellt vridmoment (Mk/Mn):	33,56 Nm
Installationshöjd:	1000 m
Max radial belastning:	118,54 N
Motorskydd:	3 x PTC-termistor
Nuvarande:	4,52 A
Omgivningstemperatur:	40 °C
Prestanda:	2,2 kW
Tightening to nominal torque (MA/Mn):	32,10 Nm
Tröghetsmoment:	0,01024 kgm²
Upptagningsström till märkström (la/In):	29,39 A
Verkningsgrad (100 % / 75 % / 50 %):	86,7 / 86,9 / 84,3
Vikt:	23,6 kg
Vridmoment:	14,59 Nm
Rotationshastighet:	1500 varv/min / 4 poler
Axeldiameter:	28 mm
Typ av konstruktion:	B3
Spänning:	3 x 230/400 V
Skyddsklass:	IP55
Rotationsriktning:	Länkar, Rätt
Effektivitetsklass:	IE 3
Size:	Standard
