MV-F003-802-4 - 0,75 kW - 8 till 92 rpm spiralformad växellåda + Alpha FC-motor
10 724,32 kr*
Klar för avsändning om 1 dag, leveranstid on demand
Nedladdningar
- JS- MVF002 / MVF003 - Maßzeichnung / Drawing
- JS- Elektromotor- MX3 802- Datenblatt / Data sheet
- JS- EASYdrive- Frequenzumrichter- Datenblatt
- JS- MV / NV - Betriebsanleitung
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
- JS- MMI- Externes Bedien- / Programmiergerät
- JS- EASYdrive- Alpha- Frequenzumrichter- Bedienungsanleitung
- JS- MMI- External Operating- / Programming Device
- JS- EASYdrive- Alpha- Frequency Inverter- Operation Manual
- JS- PC-Software (nur mit Parametrierkabel möglich)
Information om produkten "MV-F003-802-4 - 0,75 kW - 8 till 92 rpm spiralformad växellåda + Alpha FC-motor"

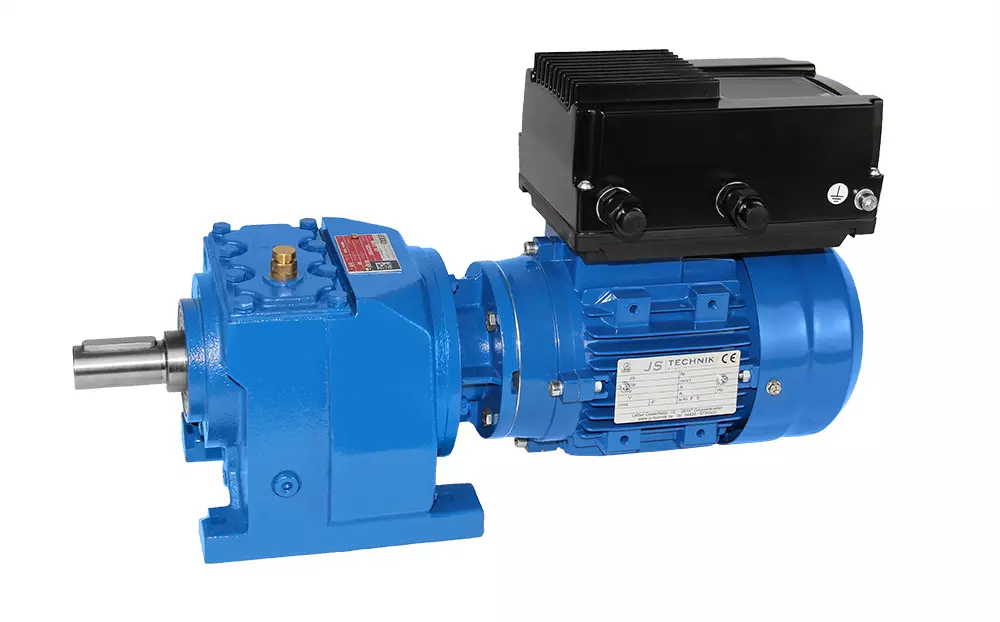

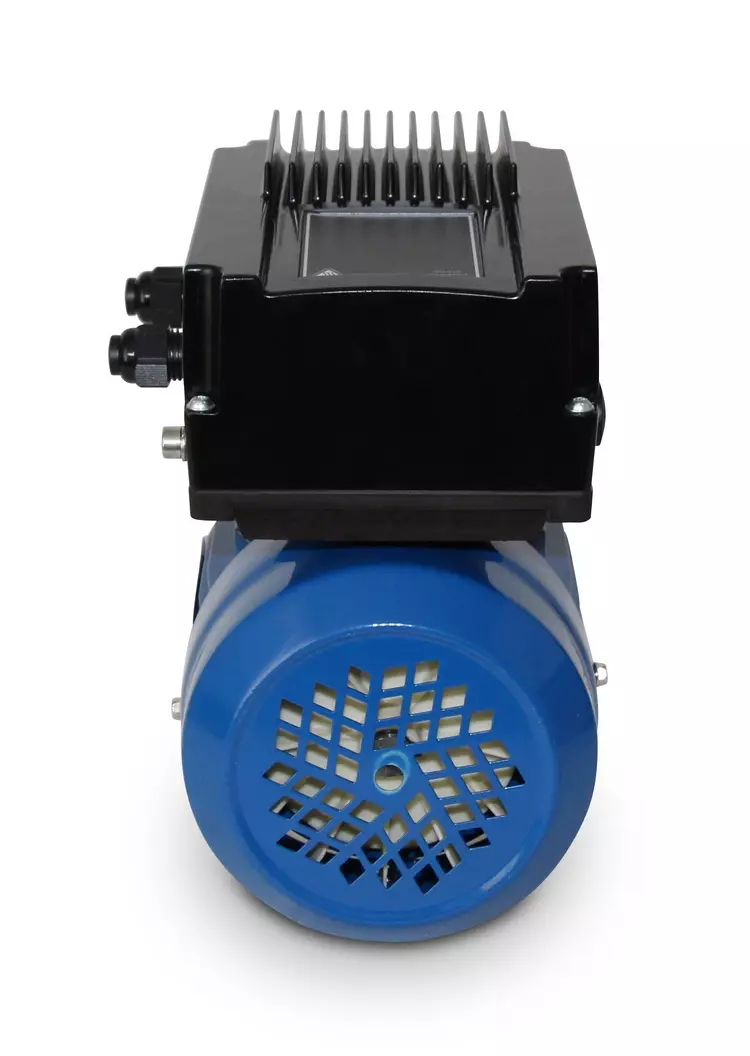

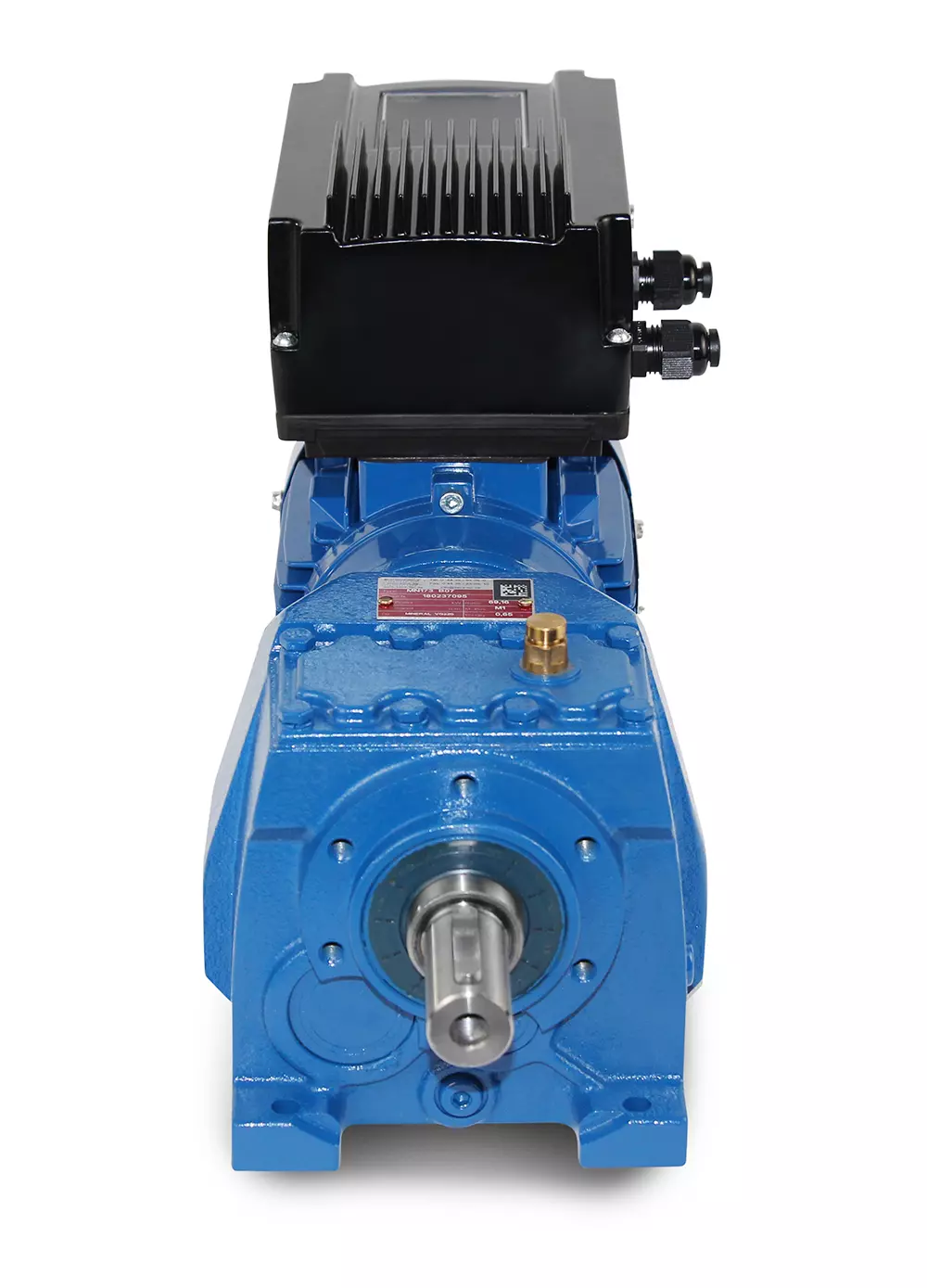

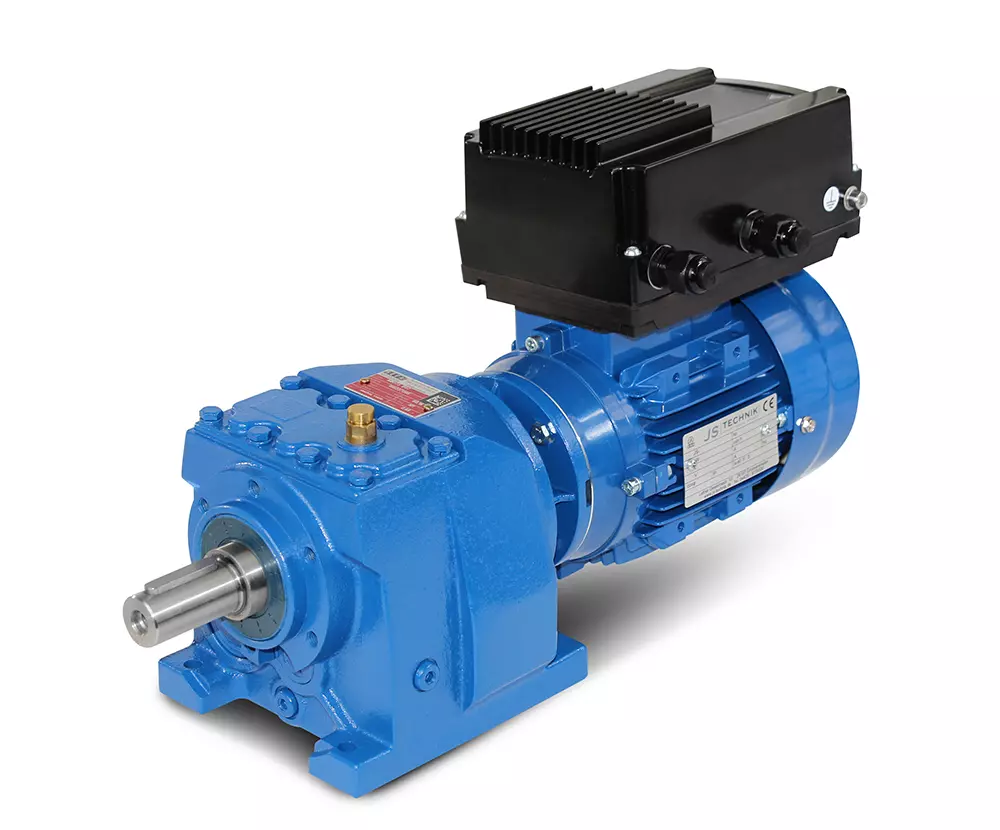

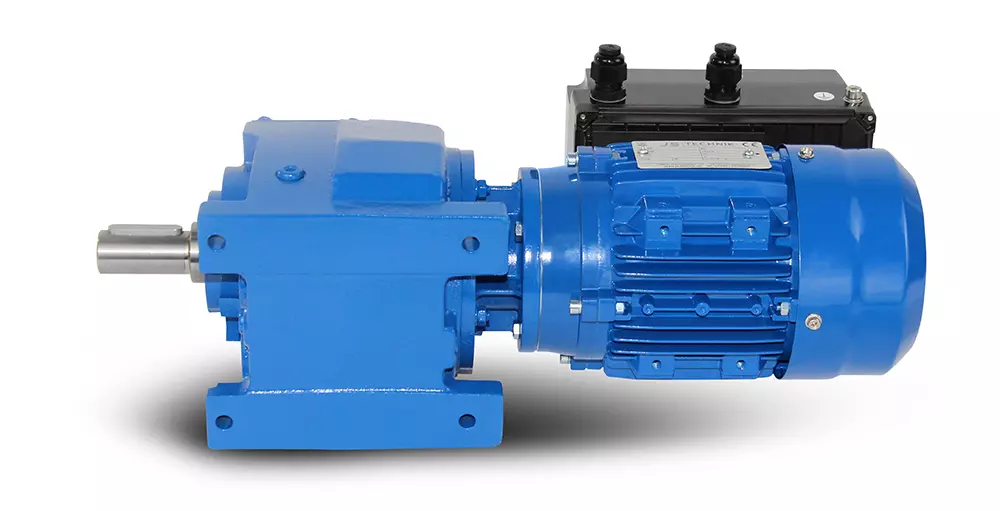

Spiralväxelmotor med integrerad frekvensomriktare EASYdrive Alpha
Effekt=0,75 kW, varvtal=8 till 92 rpm, utväxlingsförhållande (i)=18,20, vridmoment (M²)=88 Nm, servicefaktor (fs)=0,9.
utförande=B3 (B35 mot tilläggskostnad), axel=20x40 mm, vikt=23,2 kg, färg=RAL5010,
temperaturgivare=3 x PTC-termistorer, driftläge=S1- 100% ED.
Vänligen välj önskad installationsposition vid beställning!
Frekvensomriktare
Effekt=0,75 kW, storlek=alpha, ingångsspänning=1 x 230V +10% (enfas), ingångsfrekvens=50/60 Hz,
utgångsfrekvens=0- 400 Hz, EMC filter=C2, skyddsklass=IP65, mått=187mm x 126mm x 80mm,
nätström (ingång)=7,3 A. Idealiskt reglerområde=5- 60 Hz, med konstant nominellt vridmoment, under 30 Hz
krävs en extern fläkt för kylning.
Produktinformation
Frekvensomriktaren har möjlighet att bli "busskompatibel" med hjälp av fältbussmoduler.
Med Modbus (ingår redan) och CANopen erbjuder EASYdrive alpha kompatibilitet med styrmiljöer
. Den önskade styrvarianten måste anges vid beställningen.
EASYdrive alpha är CE-, UL- och CSA-certifierad. EASYdrive alpha uppfyller EMC klass C2 (för enfas nätspänning) utan externa
filteråtgärder.
! Möjligt val av variant !
Produktval
Vid val av frekvensomriktare bör man vara uppmärksam på att det finns 2 varianter. Den första är standardversionen av enheten
och den andra är enheten med en membranknappsats. Båda versionerna har en inbyggd potentiometer på sidan
.
"Standardversionen av frekvensomriktaren" som visas här är fullt användbar.
kräver dock en motsvarande kontrollpanel för styrning.
För detta ändamål måste något av följande tillval beställas:
- Extern manöver-/programmeringsenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter
Varianten "frekvensomriktare med membranknappsats" ger möjlighet att styra frekvensomriktaren direkt,
t.ex. start/stopp, vänster/höger osv.
För parametrering måste dessutom något av följande alternativ beställas:
- Extern manöver- och programmeringsenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter
Viktiga anvisningar
Denna frekvensomriktare är en kundanpassad produkt. Ångerrätt eller återkallande av köpet är uteslutet!
Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.
| Control range: | ca 8 till 100 varv/min |
|---|---|
| Performance: | 0,75 kW |
| Series: | EASYdrive Alpha 0,18 kW - 0,75 kW |
| Shaft diameter: | 20 mm |
| Torque: | 51 till 100 Nm |
