Frekvensomriktare-med-motor ED400D-1500-160L-4

37 446,80 kr*

Priser inkl. moms plus fraktkostnader

Klar för avsändning om 1 dag, leveranstid on demand

Control range

Model

Produktnummer: 1C20161117K201M

custom_versand Artikel + förpackning

custom_hinweis Frakt på pall

Returer undantagna!

Nedladdningar

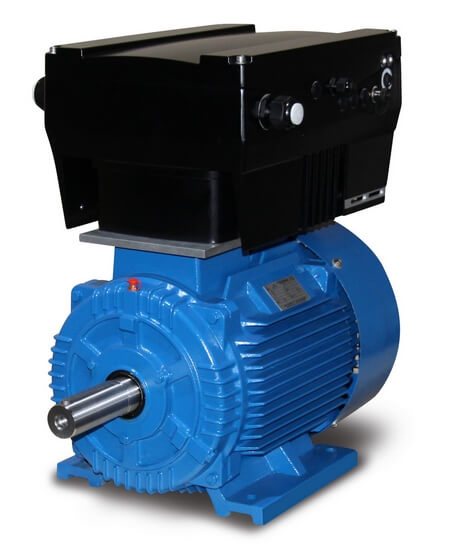

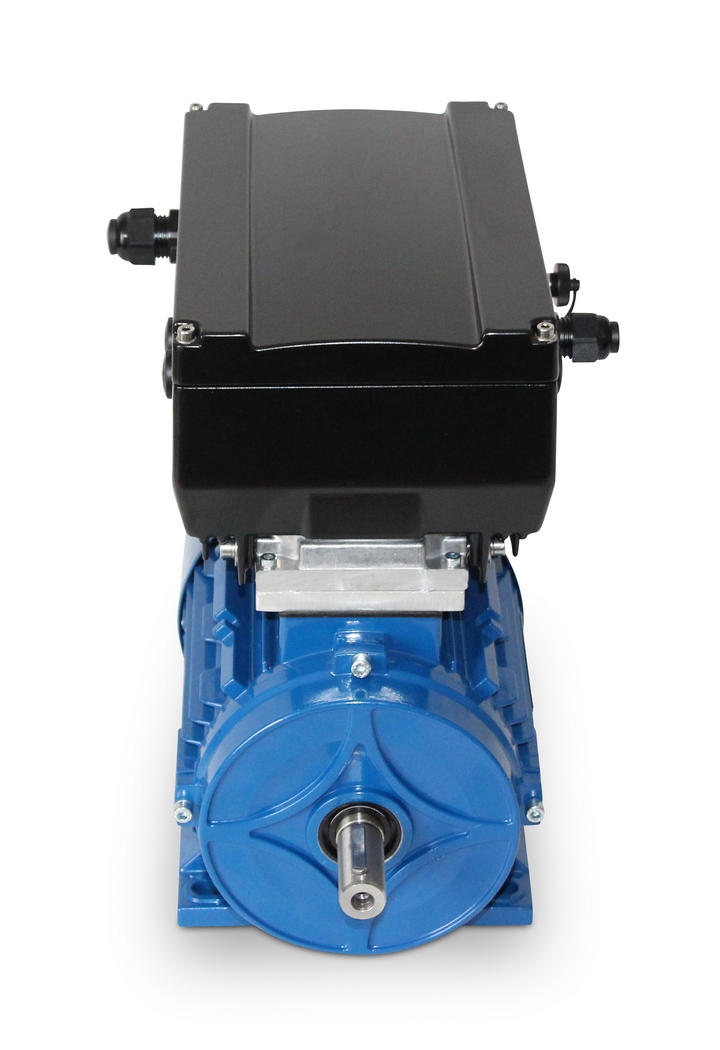

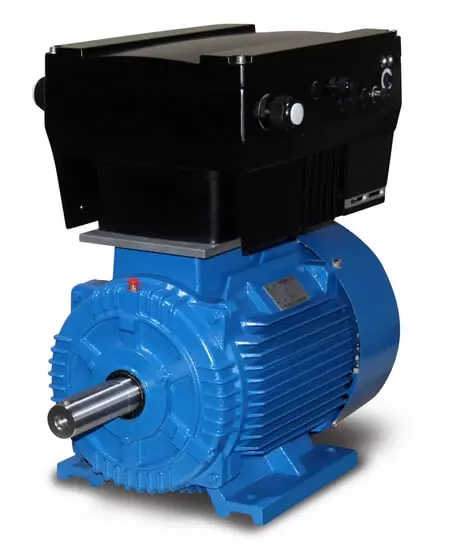

Information om produkten "Frekvensomriktare-med-motor ED400D-1500-160L-4"

Frekvensomriktare, 3x 400V EASYdrive, med elmotor 15kW

Trefasmotor
Effekt=15 kW, varvtal=4-polig, axel=42 x 110 mm, totalvikt=159 kg,
design=B3, ingångsspänning=3 x 400 V-50 Hz, 3 x 460 V-60 Hz (± 5 % enligt VDE 0530),
frekvens=50/60 Hertz, Lackering=RAL 5010 (gentianablått), skyddsklass=IP55,
temperaturgivare=3 x PTC-termistorer, kopplingslådans placering=upptill, hölje=pressgjuten aluminium,
isoleringsklass=F (1155 °C, kullager=SKF, C&U, eller motsvarande, kylning=axialfläkt (plast),

Frekvensomriktare
Effekt=15 kW, storlek=D, ingångsspänning=3 x 400V +10 % (trefas), ingångsfrekvens=50/60 Hz,
utgångsfrekvens=0- 400 Hz, EMC filter=C2, skyddsklass=IP65, mått=414 mm x 294 mm x 232 mm,
nätström (ingång)=28,2 A. Idealiskt reglerområde=5- 60 Hz, med konstant nominellt vridmoment, under 30 Hz
krävs en extern fläkt för kylning.

Produktinformation
Frekvensomriktaren erbjuder möjligheten att bli "busskompatibel" med hjälp av fältbussmoduler.
Med CANopen, EtherCAT, Modbus (ingår redan), Profibus, Profinet och Sercos erbjuder EASYdrive
kompatibilitet med nästan alla vanliga styrmiljöer. Kunden kan välja relevant bussystem
och på så sätt integrera EASYdrive perfekt i styrmiljön för sin applikation.
Den önskade valfria styrvarianten måste anges vid beställningen.
EASYdrive-styrenheterna är CE-, UL- och CSA-certifierade. EASYdrive uppfyller EMC klass C2 (för 3-fas nätspänning) eller C1 (för 1-fas nätspänning) utan externa filteråtgärder
.

Möjligt val av variant!

Produktval
Vid val av frekvensomriktare bör man vara uppmärksam på att det finns 3 varianter. Den första är standardversionen av enheten
, den andra är enheten med membranknappsats och den tredje är enheten med MMI-manöverenhet.

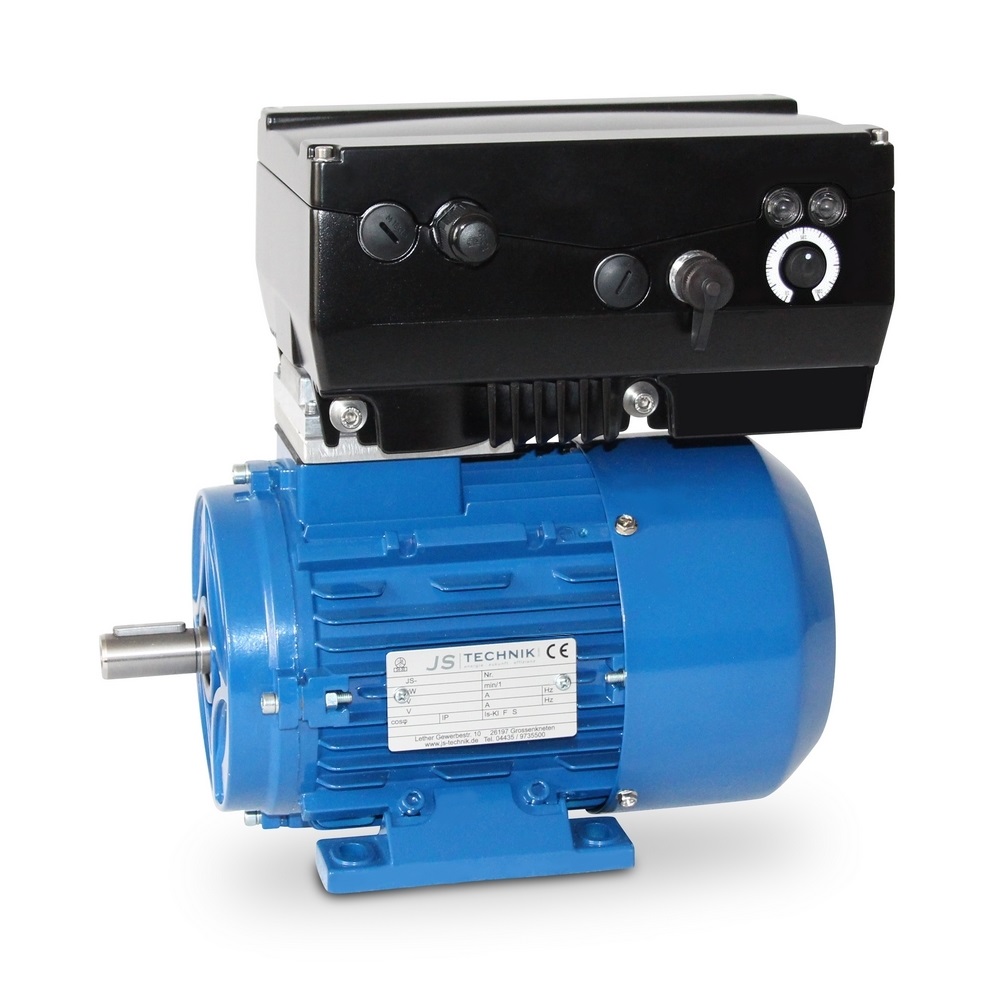

Den "frekvensomriktare i standardutförande" som visas här är fullt användbar och har en inbyggd potentiometer
på sidan, men kräver en motsvarande styrenhet för styrning.
För detta ändamål måste även något av följande tillval beställas:
- Extern styrenhet (MMI, med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

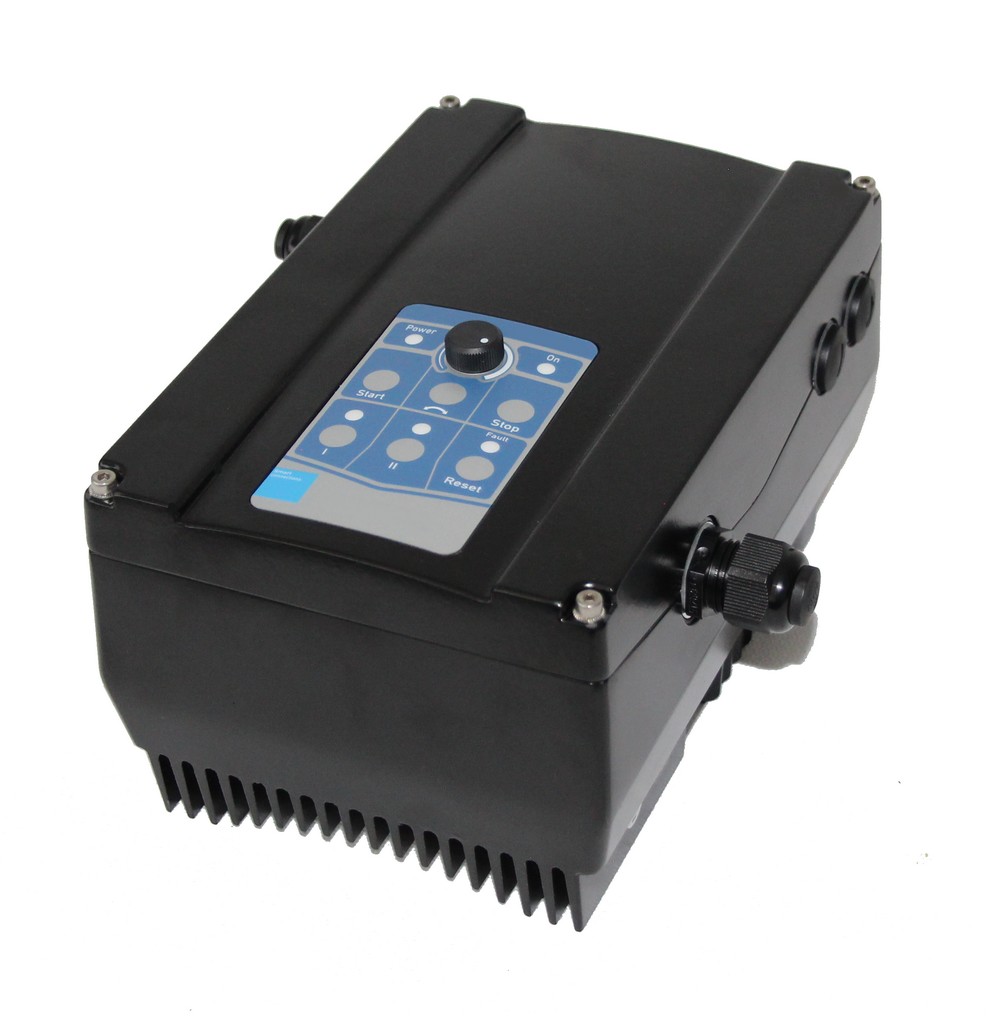

Varianten "frekvensomriktare med membranknappsats" har en inbyggd potentiometer och ger möjlighet att styra frekvensomriktaren
direkt, t.ex. start-topp, vänster-höger osv.
För parametrering måste dessutom något av följande tillval beställas:
- Extern manöverenhet (MMI, med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

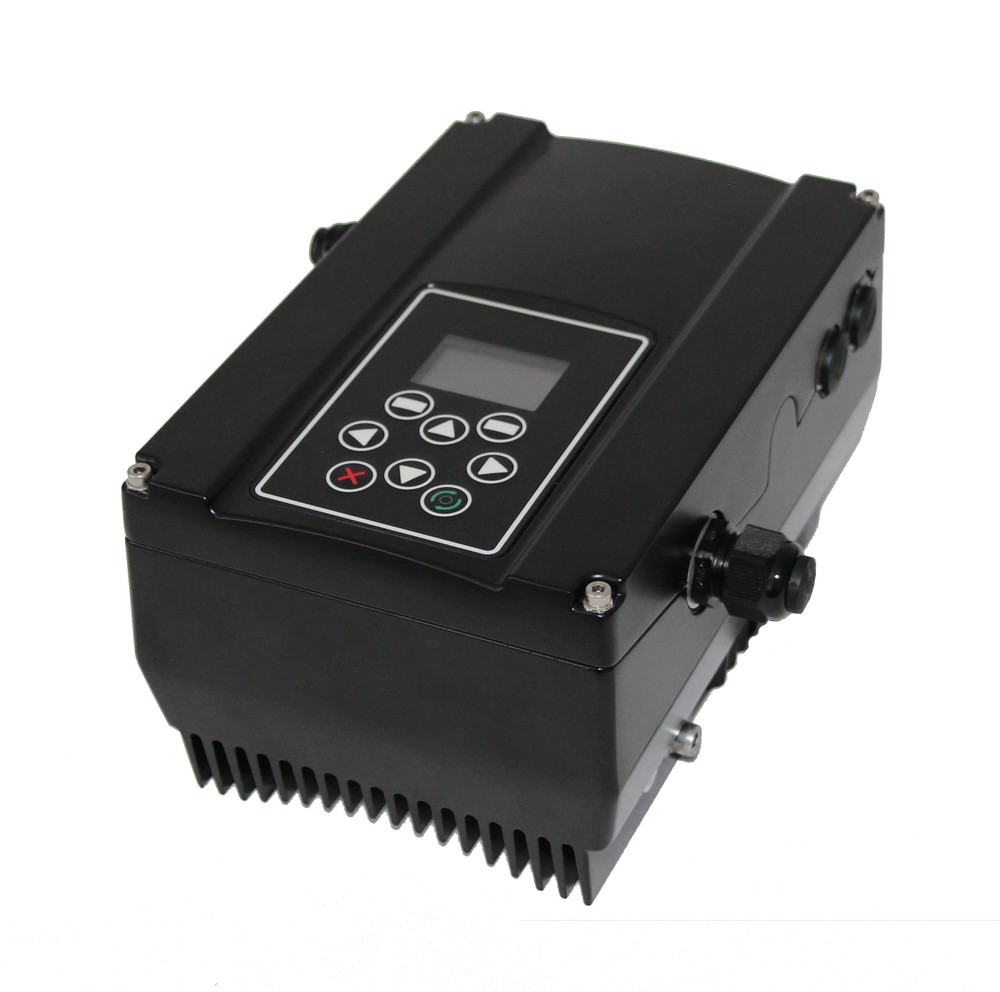

För varianten "Frekvensomriktare med MMI-manöverenhet" krävs ingen extra manöverenhet,
och en display ingår också i apparatens hölje. De nämnda tillvalen kan användas vid behov.

Viktiga anvisningar
Denna frekvensomriktare är en kundanpassad produkt. Ångerrätt eller återkallande av köpet är uteslutet!
Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar. 15kW elmotor med steglöst variabel frekvensomriktare!

Control range:	ca 140 till 1630 varv/min
Performance:	15 kW
Series:	EASYdrive ED400 0,55 kW - 22,0 kW
Shaft diameter:	42 mm
Tension:	3 x 400 V
Type of construction:	B3

Fastigheter "Frekvensomriktare-med-motor ED400D-1500-160L-4"

Control range:	ca 140 till 1630 varv/min
Performance:	15 kW
Series:	EASYdrive ED400 0,55 kW - 22,0 kW
Shaft diameter:	42 mm
Tension:	3 x 400 V
Type of construction:	B3

Tillbehör

EASYdrive-potentiometer

Den integrerade potentiometern på sidan gör det enkelt att ställa in börvärdet. Gränssnittet för anslutningen ingår som standard. Potentiometern finns som tillbehör. -Potentiometern är en del av omriktaren och kan inte eftermonteras Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

222,53 kr*

Detaljer

Fotpedal med metallhölje F1-AU0-10V

Nominell driftspänning Ue 12-26 V DCAnvändningskategori DC-13 Ue /Ie 12-26 DC / 0,2 A enligt IEC/EN 60947-5-2Spänningsutgång (styrområde) 0-10 V DCKortslutningsskydd Brytarelement permanent kortslutnings- och överbelastningssäkert Skyddsklass IIIM UB GND RL U-OUT U-OUT Hus i aluminiumgjutgods; lock i aluminiumgjutgods Manöverelement Fotspak (PA) Miljö överlastsäker, intermittentSkyddsklass IIIM UB GND RL U-OUT U-OUT Hus i aluminiumgjutgods; lock i aluminiumgjutgodsManöverelement Fotspak (PA)Omgivningstemperatur -30 °C till +80 °CKontakttyp PNP NO-kontakt, teachbar från 0,1 - 5,9 mmKopplingskraft pedal ca. 10 N (pedalens mittpunkt)Mekanisk livslängd 10 x 106 kopplingscyklerKopplingsfrekvens max. 50/min; fastsättning 2 skruvar M8Anslutningstyp skruvanslutningar (M3,5)Antal anslutningar 4, ledartvärsnitt solid 0,5 - 1,5 mm2Strandad tråd med hylsa 0,5 - 1,5 mm2, kabelgenomföring 1 x M20 x 1,5Vikt ˜ 1,5 kg, skyddsklass IP65 enligt IEC/EN 60529 Ritning ID: Z030

5 411,49 kr*

Detaljer

EASYdrive EtherCAT

EtherCAT-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet EtherCAT tillhör fältbussfamiljen. Som regel är nätverket uppbyggt i en linjär struktur. Den maximala dataöverföringshastigheten på en EtherCAT-buss kan vara upp till upp till 100 Mbit/s. Fältbusskabeln ansluts uteslutande via de två två M12-anslutningsdosor på framsidan. Observera att den inkommande busskabeln till uttaget "In" och den utgående kabeln till uttaget "Out" uttag. Om det är den sista abonnenten måste "Out"-uttaget lämnas okopplat uttaget ska lämnas fritt - ett avslutningsmotstånd behövs inte. Inklusive M12-anslutningskabel 2 m, M12-kontakt / RJ45-kontakt / 4-polig / 2 m / D-kodad. gränssnittskortet (interface) är en del av växelriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

3 872,52 kr*

Detaljer

EASYdrive Sercos III

Sercos III-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Sercos III-bussystemet tillhör fältbussfamiljen. Som regel är nätverket i en linjär struktur. Den maximala dataöverföringshastigheten på en Sercos III-buss kan vara upp till 100 Mbit/s. Fältbusskabeln ansluts uteslutande via de två M12-anslutningsdonen på framsidan. Observera att den inkommande bussledningen till uttaget "In" och den utgående ledningen till uttaget "Out" uttag. Om det är den sista abonnenten måste uttaget "Out" lämnas fritt uttaget ska lämnas fritt - ett avslutningsmotstånd behövs inte. Inklusive M12-anslutningskabel 2 m, M12-kontakt / RJ45-kontakt / 4-polig / 2 m / D-kodad. Gränssnittskortet (interface) är en del av växelriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

3 872,52 kr*

Detaljer

EASYdrive Profibus

Profibus-gränssnittskort för EASYdrive. Kommunikationsgränssnitt. (Inte för Alpha-serien!) Med hjälp av PROFIBUS kan enheter från olika leverantörer kommunicera utan särskild anpassning kommunicera. PROFIBUS skiljer automatiskt mellan master- och slave-enheter, så att även multi-master-drift är möjlig. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / Profibus / 5-polig / 2 m / B-kodad. -Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

3 872,52 kr*

Detaljer

Kabel för parametrisering av EASYdrive

Parametreringskabel USB PC USB-kabel med gränssnittsomvandlare PC-programvara tillgänglig som gratis nedladdning Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

1 677,35 kr*

Detaljer

EASYdrive Touch manöverterminal

Touch-manöverterminal för EASYdrive frekvensomriktare Den mörkgrå 7" touch-terminalen är speciellt utformad förmanöver- och övervakningsuppgifter inom alla områdenför industriell automation. Det fläktlösasystemet med 32-bitars Cortex A8-processor och 600 MHzklockfrekvens har gott om datorkraft och imponerar medbehagligt snabb sidväxling. Projekteringsprogrammet"EasyBuilder Pro" ställer inga speciellakrav på din dator, är lätt att använda ochfinns tillgängligt utan kostnad. 7" TFT LCD Grafisk display 800 x 480 pixlar lED-bakgrundsbelysning robust hölje av plast fläktlöst kylsystem realtidsklocka RTC iP65 front, NEMA4-kompatibel ethernet 10/100 BaseTX rS485 uSB-värd

5 735,47 kr*

Detaljer

EASYdrive CANopen

CANopen-gränssnittskort för EASYdrive. (Inte för Alpha-serien!) Bussystemet CANopen tillhör familjen av fältbussar och är baserat på CAN-bussen (Controller Area Network). Nätverket har i regel en linjär struktur. Den maximala dataöverföringshastigheten på en CANopen-buss kan vara upp till 1 Mbit/s och beror på kabellängden beror på kabellängden. Det får finnas maximalt 127 deltagare i bussnätverket. Inklusive M12-anslutningskabel öppen 2 m, M12-kontakt / öppen / CANopen / 5-polig / 2 m / A-kodad. Gränssnittskortet (interface) är en del av omriktaren och kan inte eftermonteras. Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

549,55 kr*

Detaljer

EASYdrive Bluetooth-adapter

Bluetooth-adapter för EASYdrive. EASYdrive erbjuder ett Bluetooth-gränssnitt som kan integreras som en plug-in-variant via M12 kan integreras. -endast tilläggspris, kan inte beställas individuellt- (Illustration endast produktexempel) Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

1 677,35 kr*

Detaljer

EASYdrive bromsmotstånd BG D

Bromschopper med bromsmotstånd storlek D för EASYdrive 2 x 240 W eller 2 x 400 W, 72 Ohm; IP65, anslutningskabel 510 mm, 2 x L=216 mm B=80 mm H=30 mm. -endast tillägg, kan inte beställas individuellt Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

3 032,22 kr*

Detaljer

EASYdrive MMI handhållen kontrollenhet

Manuell styrenhet MMI, inkl. spiralkabel 0,5 m, med M12-skruvkoppling Följande funktioner är möjliga med EASYdrive MMI: - Parametrisering av enhetens inställningar - Styrning (t.ex. låsning och frigöring) - Visning av olika processvariabler - Lagring av parameteruppsättningar (max. 8) - Överföring av parameteruppsättningar till andra INVEOR (Illustration endast produktexempel)

1 899,88 kr*

Detaljer
