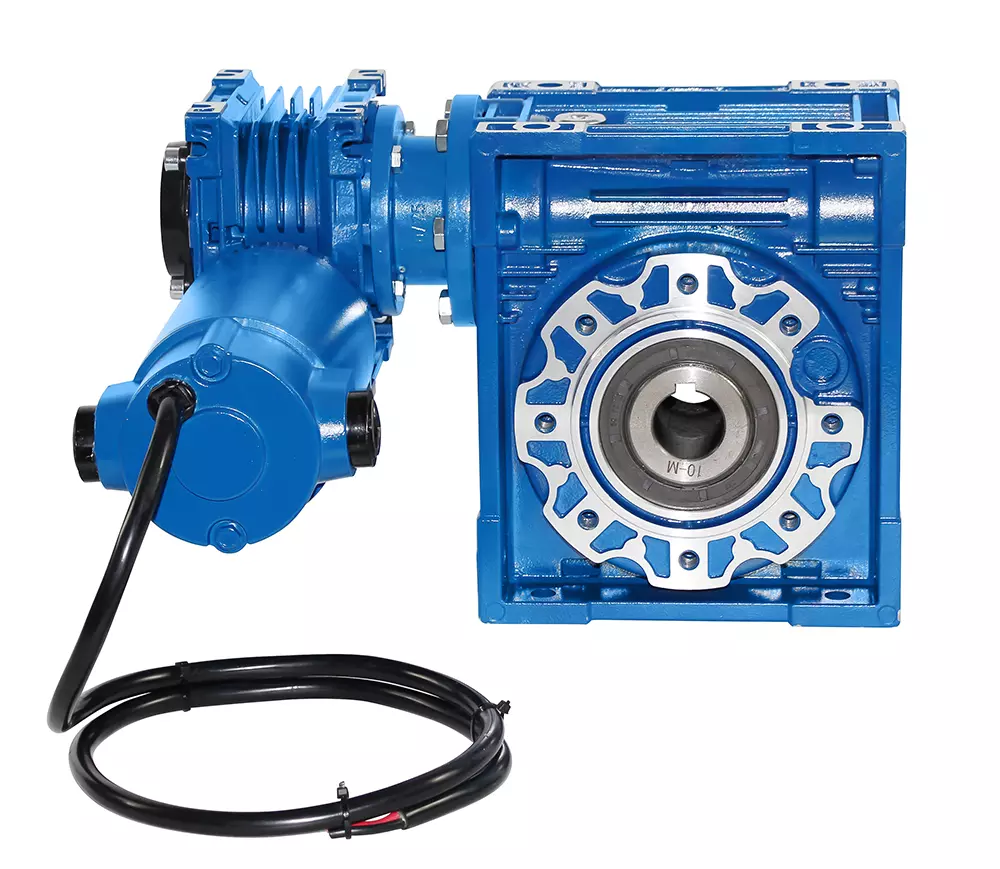

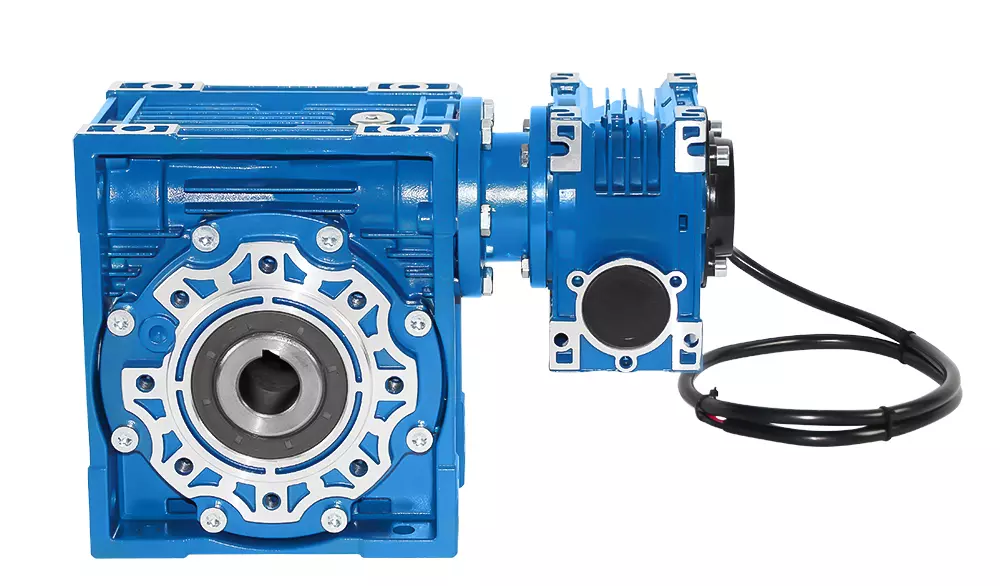

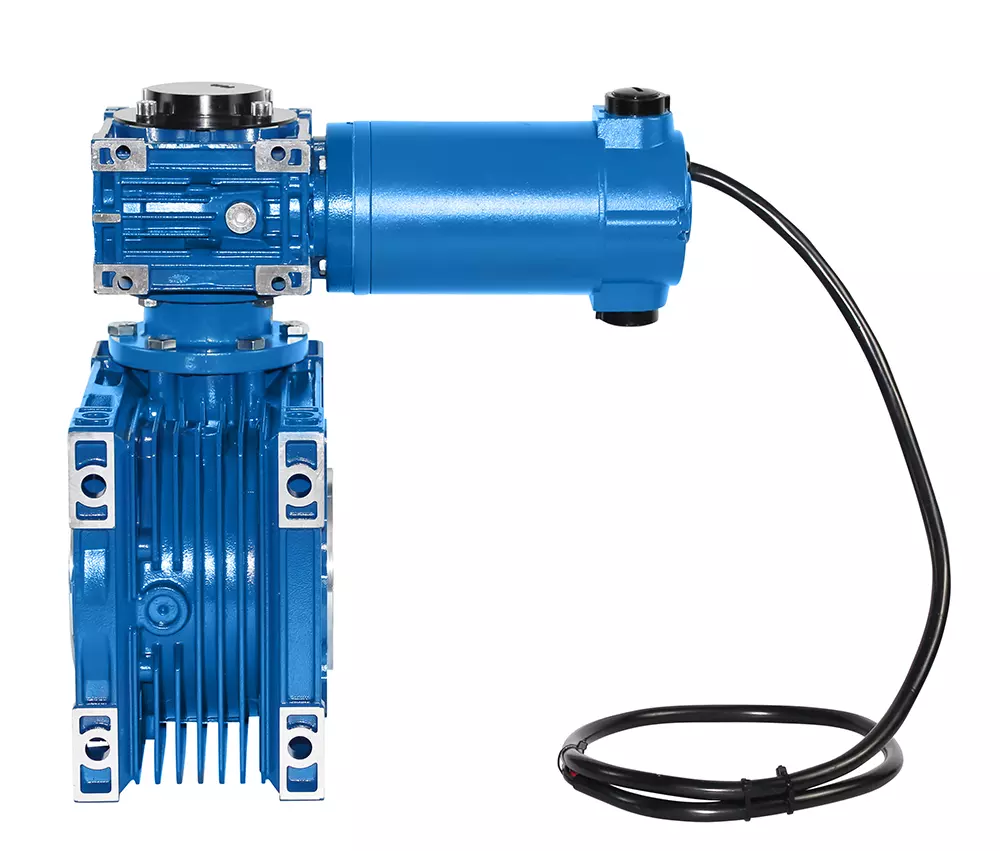

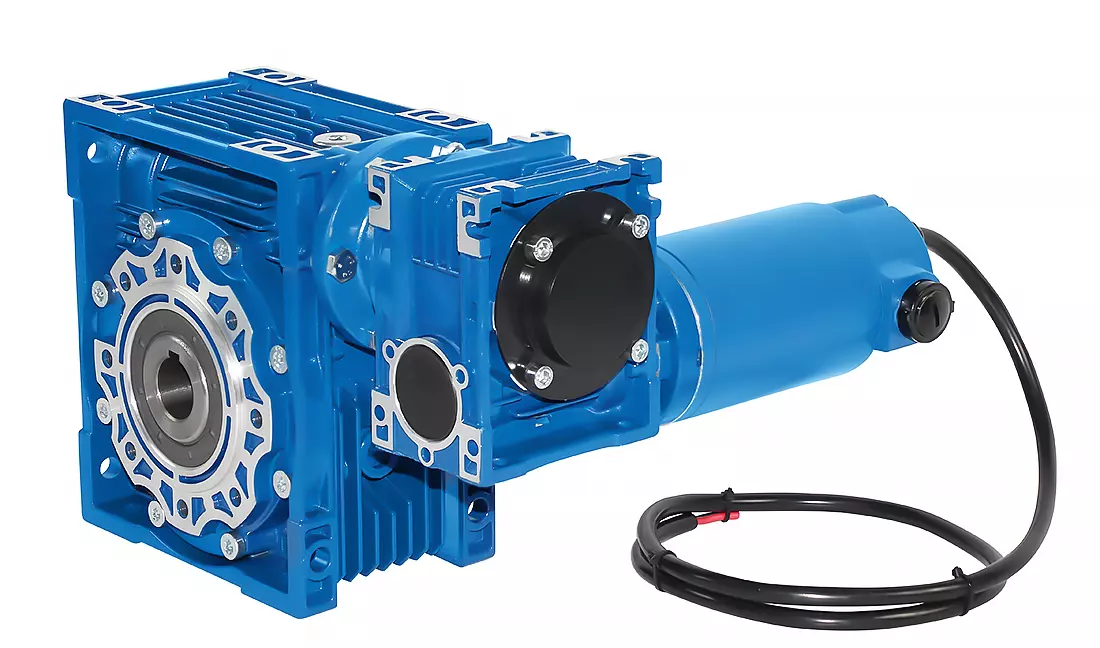

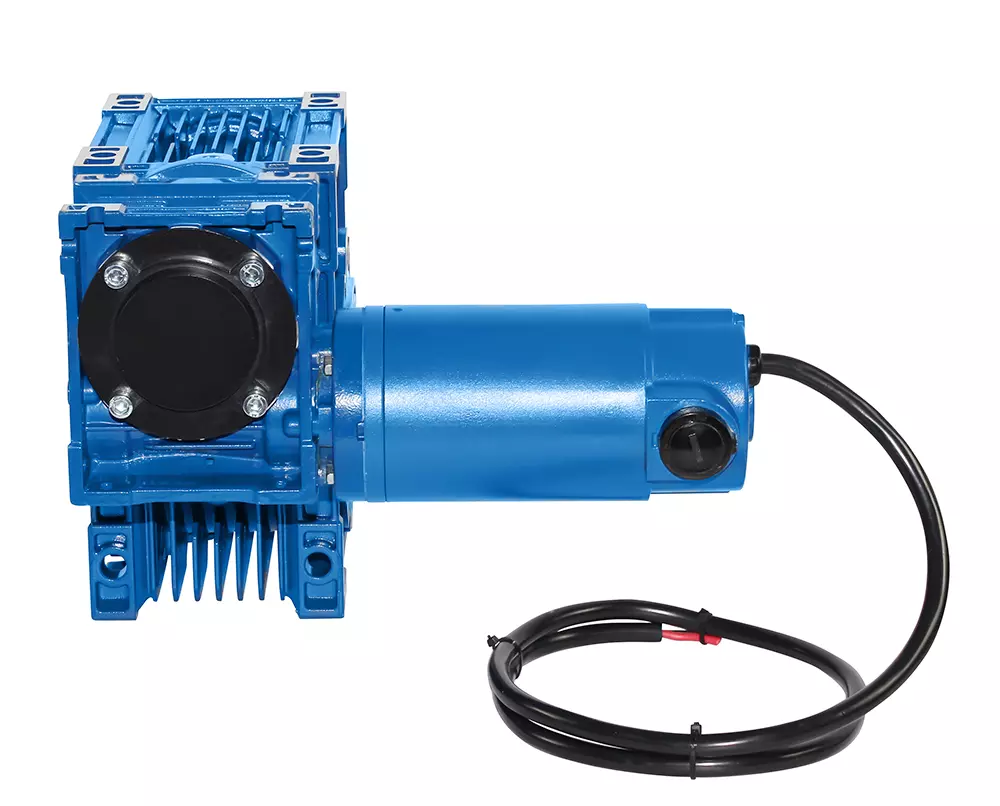

CMRV063/030 DC100, 12V, 0,14 kW, 5,6 rpm, IP40 snäckväxelmotor
6 898,10 kr
Leveranstid På begäran
Information om produkten "CMRV063/030 DC100, 12V, 0,14 kW, 5,6 rpm, IP40 snäckväxelmotor"
Dubbel snäckväxel med DC-motor, IP40, effekt=0,14 kW, varvtal=5,6 rpm
Spänning=1 x 12 Volt, skyddsklass=växellåda IP55, motor IP40, strömförbrukning=12V/16,8 A,
Driftläge=S2 (korttidsdrift), hålaxel=25 mm, motorvarvtal=2 poler, utväxlingsförhållande (i)=500,
Vridmoment=100 Nm, servicefaktor (f.s.)=1,07, anslutning=utdragbar kabel (1 m), vikt=11,6 kg.
En extern varvtalsreglering finns som tillval.
Växelmotorn kan drivas i båda rotationsriktningarna och är försedd med oljepåfyllning.
I enlighet med VDE 0105 och IEC 364 får allt arbete på den elektriska drivenheten endast utföras av kvalificerad personal.
Från växellådans storlek 110 måste även installationspositionen anges.
Alla produktbilder är icke-bindande exempel!
| Prestanda: | 0,14 kW |
|---|---|
| Vridmoment: | 51 till 100 Nm |
| Rotationshastighet: | 5 till 10 varv/min |
| Axeldiameter: | 25 mm |
| Typ av konstruktion: | Växellåda med dubbla snäckor |
| Spänning: | 12 V DC |
| Skyddsklass: | IP40 |
| Series: | CMRV-serien |
