MV872-280M-4 - 90kW - 300rpm vinkelväxlad motor
Nedladdningar
- JS- MV872 / MV873 - Maßzeichnung / Drawing
- JS- Elektromotor- M3-280M- Datenblatt / Data sheet
- JS- MV872 / MV873 - M3-280M- Step
- JS- M Serie- Katalog / Catalog
- JS- MV / NV - Betriebsanleitung
- JS- MV / NV - Operation instructions
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
Information om produkten "MV872-280M-4 - 90kW - 300rpm vinkelväxlad motor"

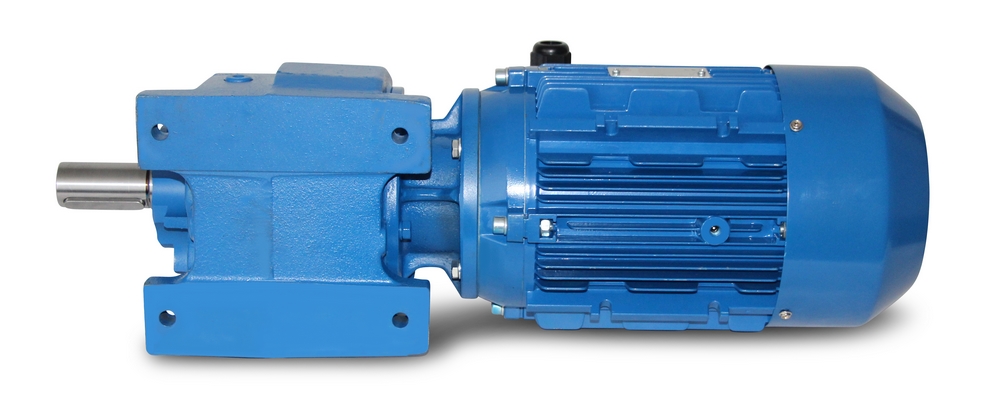

Raka kuggväxelmotor (växellåda med IEC-fläns till elmotor)
Spänning=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5% enligt VDE 0530), frekvens=50/ 60 Hertz.
Effekt=90,0 kW, varvtal=300 rpm, utväxling (i)=4,95, vridmoment (M²)=2753Nm, servicefaktor (fs)=3,3,
Utförande=B3 (B5 mot tilläggskostnad), axel=110mm x 210mm, vikt=1038,0kg, lackering=RAL5010.
Temperaturgivare=3 x PTC-termistor, driftläge=S1- 100% ED, kopplingslåda=topp (vridbar).
Växelmotorn är lämplig för frekvensomriktardrift och uppfyller kraven i IEC 60034-30:2008.
Den spiralformade växellådan kan drivas i båda rotationsriktningarna och är försedd med oljepåfyllning.
I enlighet med VDE 0105 och IEC 364 får allt arbete på den elektriska drivenheten endast utföras av kvalificerad personal
endast utföras av kvalificerad personal. För modifieringar eller specialkonstruktioner, vänligen skicka en förfrågan till oss.
Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.
Välj önskad installationsposition och version vid beställningen!
| Leveranstid: | 5-6 veckor |
|---|---|
| Prestanda: | 90 kW |
| Vridmoment: | 2001 till 3000 Nm |
| Rotationshastighet: | 201 till 300 varv/min |
| Axeldiameter: | 110 mm |
| Series: | M-serien |
| Leveranstid: | 5-6 veckor |
|---|---|
| Prestanda: | 90 kW |
| Vridmoment: | 2001 till 3000 Nm |
| Rotationshastighet: | 201 till 300 varv/min |
| Axeldiameter: | 110 mm |
| Series: | M-serien |
