DV473-100-4-2,2 kW- 20 rpm växlad motor med parallellaxel

19 520,42 kr*

Priser inkl. moms plus fraktkostnader

Leveranstid Ca. 36 arbetsdagar

Monteringsläge för växelmotorer

Produktnummer: DV473510100706A000T1

custom_versand Artikel + förpackning

Nedladdningar

Information om produkten "DV473-100-4-2,2 kW- 20 rpm växlad motor med parallellaxel"

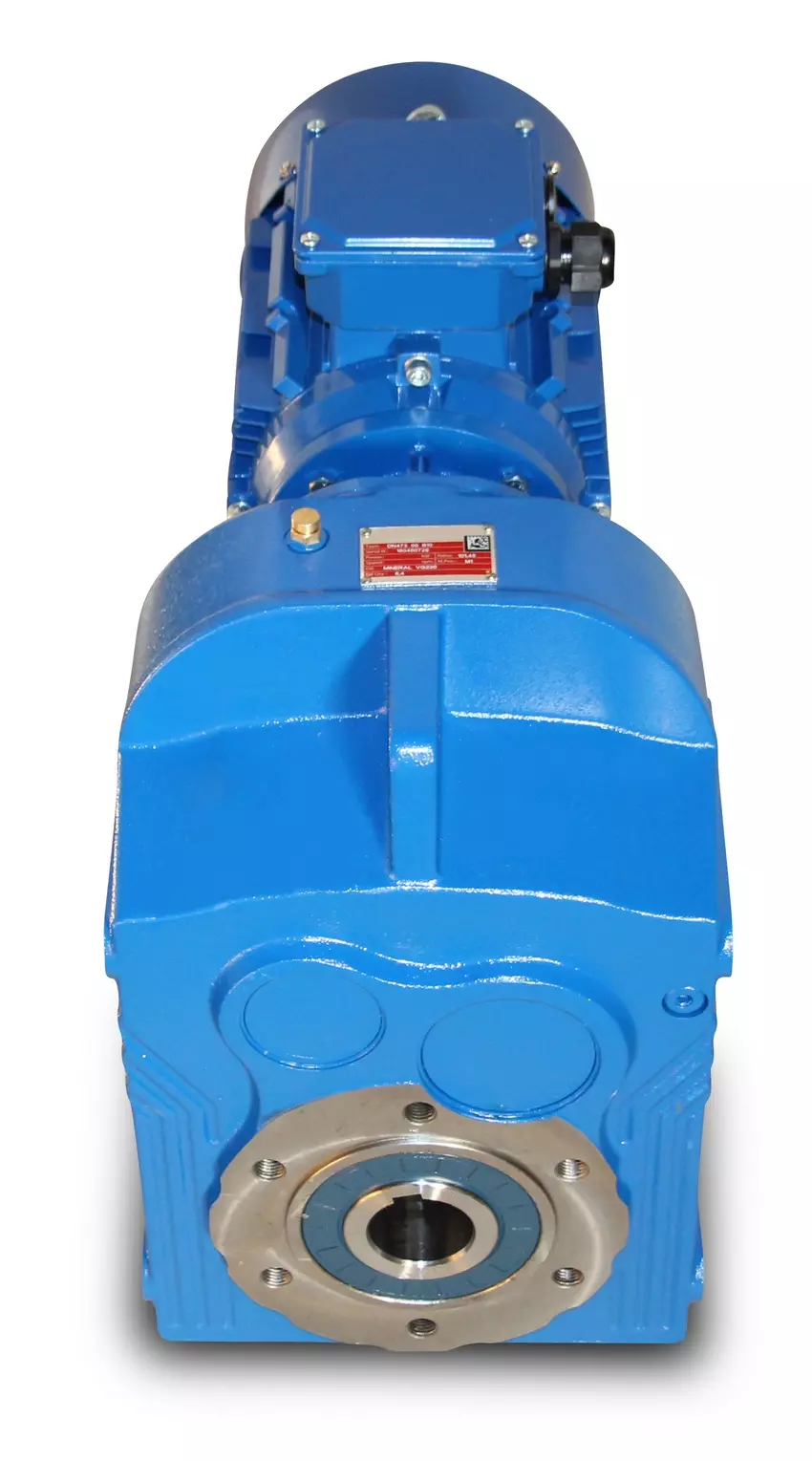

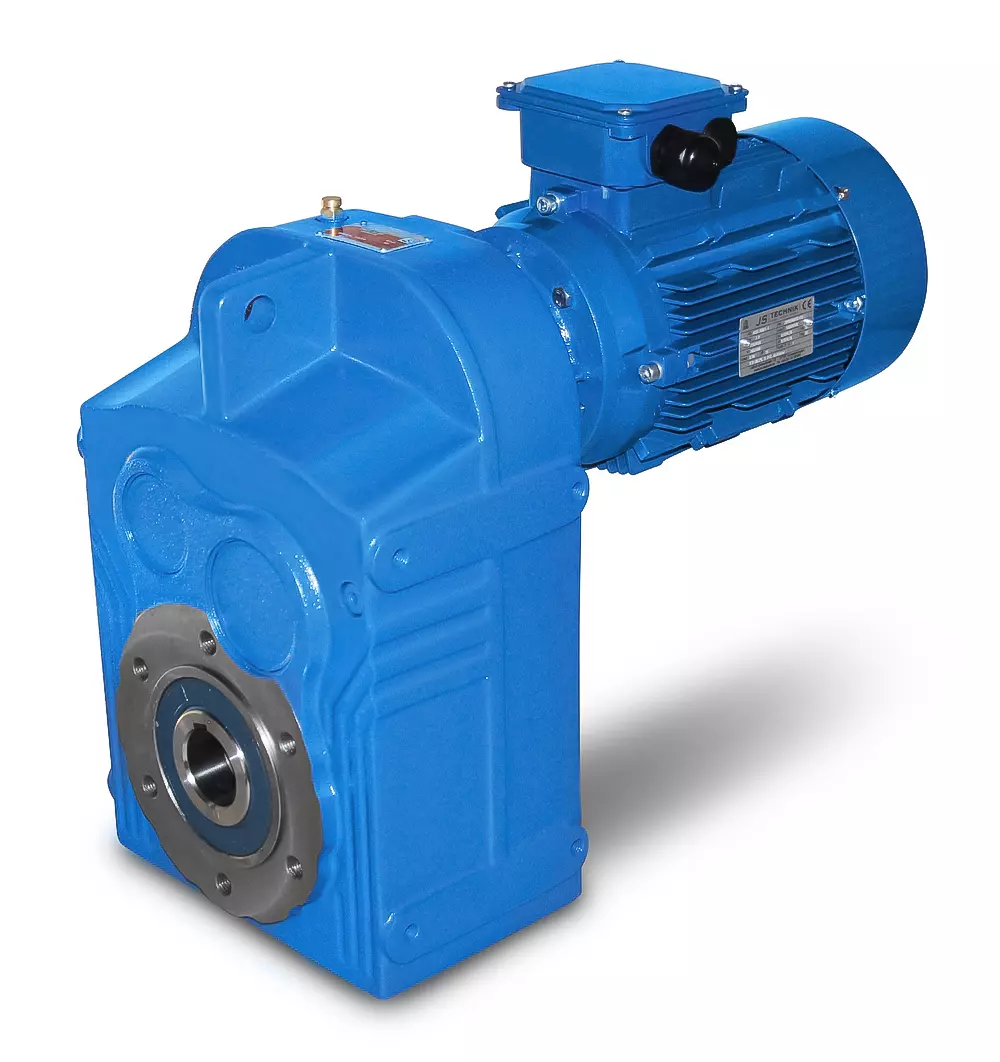

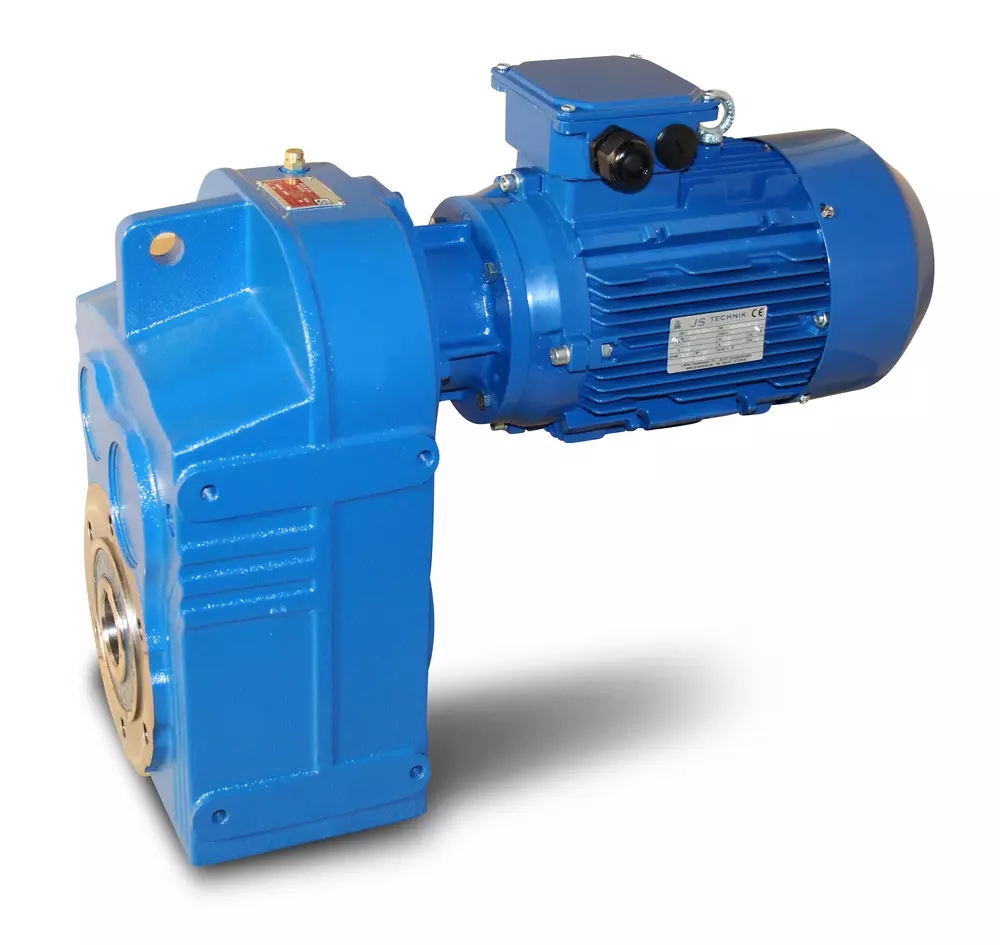

Parallellaxlad växelmotor med IEC-fläns mellan växellåda och elmotor,

Spänning=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% enligt VDE 0530), frekvens=50/ 60 Hertz.

Effekt=2,2 kW, varvtal (n²)=20 rpm, utväxlingsförhållande (i)=70,59, vridmoment (M²)=1003 Nm,

Servicefaktor (fs)=1,5, utförande=B3, hålaxel=50 mm, vikt=116 kg, färg=RAL5010.

Temperaturgivare=3 x PTC-termistorer, driftläge=S1- 100% ED, anslutningslåda=topp (vridbar).

Växelmotorn är lämplig för frekvensomriktardrift och uppfyller kraven i IEC 60034-30:2008.

Växellådan med parallella axlar kan drivas i båda rotationsriktningarna och är försedd med oljepåfyllning.

I enlighet med VDE 0105 och IEC 364 får allt arbete på den elektriska drivenheten endast utföras av kvalificerad personal

kvalificerad personal. För modifieringar eller specialkonstruktioner, vänligen skicka en förfrågan till oss.

Vid beställning, vänligen välj önskad installationsposition och version.

Viktig information
Detta ställdon är en kundanpassad produkt. Ångerrätt eller återkallande av köpet är uteslutet!
Alla produktbilder är icke-bindande exempel!

Prestanda:	2,2 kW
Vridmoment:	1001 till 2000 Nm
Rotationshastighet:	11 till 50 varv/min
Axeldiameter:	50 mm
Series:	D-serien

Fastigheter "DV473-100-4-2,2 kW- 20 rpm växlad motor med parallellaxel"

Prestanda:	2,2 kW
Vridmoment:	1001 till 2000 Nm
Rotationshastighet:	11 till 50 varv/min
Axeldiameter:	50 mm
Series:	D-serien

Tillbehör

DV 47X- Utgående axel

Utgående axel med kilspår för planväxellådor DV472, DV473, DV474, DV475 och DV476, 50 x 100 mm Axeln är fast monterad och kan endast beställas tillsammans med en växelmotor. Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

1 174,44 kr*

Detaljer

DV 47X- Alternativ för utmatningsfläns

Utgående fläns för plana växellådor DV472, DV473, DV474, DV475 och DV476 Ø 350 x 250 x 300 mm, B5 Alla produktbilder är icke-bindande exempel! Med förbehåll för tekniska ändringar.

757,38 kr*

Detaljer

Frekvensomriktare LS 0022S100-4EOFNS

Frekvensomriktare, 2,2 kW, 3 x 400 V, IP20, inbyggd LED-kontrollpanel, EMC-filter (C3) utökade sensorlösa styrfunktioner högt startmoment på 200 % även vid 0,5 Hz hög effekttäthet, kompakta mått, montering genom hål integrerat EMC-filter (C3) Överensstämmer med globala standarder CE, UL, cUL Använd Heavy Duty 150 % under 1 min eller Normal Duty 120 % under 1 min Autotuning-funktion vid stillastående eller roterande Skyddsklass IP66/NEMA4X som tillval, med integrerad huvudströmbrytare (upp till 22 kW) Integrerat säkert stopp "STO" (Safe Torque Off), redundant ingångskrets integrerad display med enkel användning, möjlighet till extern fjärrdisplay Smart kopieringsfunktion, för vilken S100 inte behöver spänningssättas enkelt fläktbyte med automatisk visning av bytestiden PLC-sekvenser programmerbara med funktionsblock digitala och analoga I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (under förberedelse: Profinet, EtherCAT)

3 672,45 kr*

Detaljer

LS 022M100 frekvensomriktare

Frekvensomriktare, 2,2 kW, 1 x 230V, 10,0A, IP20, integrerat EMC-filter - EMC filter C2 - Potentiometer för varvtalsreglering - Montering på monteringsplattor eller DIN-skena - Möjlighet till installation sida vid sida (2 mm avstånd mellan frekvensomriktarna) - Enkel anslutning via RJ45-port - Standard IO: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Bromschopper för 1. 5kW och 1.5kW och 2,2kW - Överlastkapacitet 150 % i 1 min - Programmering med DriveView9 driftprogramvara via RJ45-anslutning på M100 (Endast avancerad! Standardversionen har inget RJ45-gränssnitt! Vänligen välj version) Utdrag ur specialfunktionerna: - DC-bromsning - Jog-drift - 3-trådsdrift - Dwell-drift - Slipkompensering - PID-reglering - Energispardrift - Varvtalssökning - Automatisk återstart 2,2 kW frekvensomriktare, 230V, tillgänglig med kort varsel!

Från 2 518,52 kr*

Detaljer

DV 47X- Utgångsfläns standard

Utgående fläns för plana växellådor DV472, DV473, DV474, DV475 och DV476 Ø 300 x 230 x 265 mm, B5 Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

757,38 kr*

Detaljer

Forcerad ventilationsenhet storlek 100

Fläkt med forcerad kylning, fläktaggregat med forcerad kylning, motorstorlek 100 ISO-klass F, skyddsklass IP56, vikt 3,7 kg, multispänning. 1x230 V-50 Hz, 45 Watt, 0,19 A, 2900 rpm, 142 m3/h, kondensator 3µF1x240 V-60 Hz, 55 Watt, 0,23 A, 3400 rpm, 142 m3/h, kondensator 3µF 3x230/400 V-50 Hz, 40 watt, 0,19 A/0,12 A, 2900 rpm, 142 m3/h3x 254/460 V-60 Hz, 55 watt, 0,19/0,11 A, 3400 rpm, 142 m3/hLack RAL5010, total längd 185 mm, invändig Ø 197 mm För att installera den externa fläkten måste du ta bort fläktkåpan ochfläktbladet. Om ingen förlängning kan användas måsteaxeln kortas av. Om fläkten beställs med motor kan den även levereras monterad. Vänligen välj version.

Från 2 477,72 kr*

Detaljer

Frekvensomriktare LS 0022S100-4EXFNS

Frekvensomriktare, 2,2 kW, 3 x 400 V, IP66, inbyggd LED-kontrollpanel, EMC-filter (C3) Skyddsklass IP66/NEMA4X med integrerad huvudströmbrytare utökade sensorlösa styrfunktioner högt startmoment på 200% även vid 0,5 Hz hög effekttäthet, kompakta mått, montering genom hål integrerat EMC-filter (C3) Överensstämmelse med globala standarder CE, UL, cUL Använd Heavy Duty 150% under 1 min eller Normal Duty 120% under 1 min Autotuning-funktion vid stillastående eller roterande drift Integrerat säkert stopp "STO" (Safe Torque Off), redundant ingångskrets integrerad display med enkel användning, möjlighet till extern fjärrdisplay Smart kopieringsfunktion, för vilken S100 inte behöver strömförsörjas enkelt fläktbyte med automatisk visning av bytestiden PLC-sekvenser programmerbara med funktionsblock digitala och analoga I/O, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (under förberedelse: Profinet, EtherCAT)

6 838,54 kr*

Detaljer

Motoralternativ

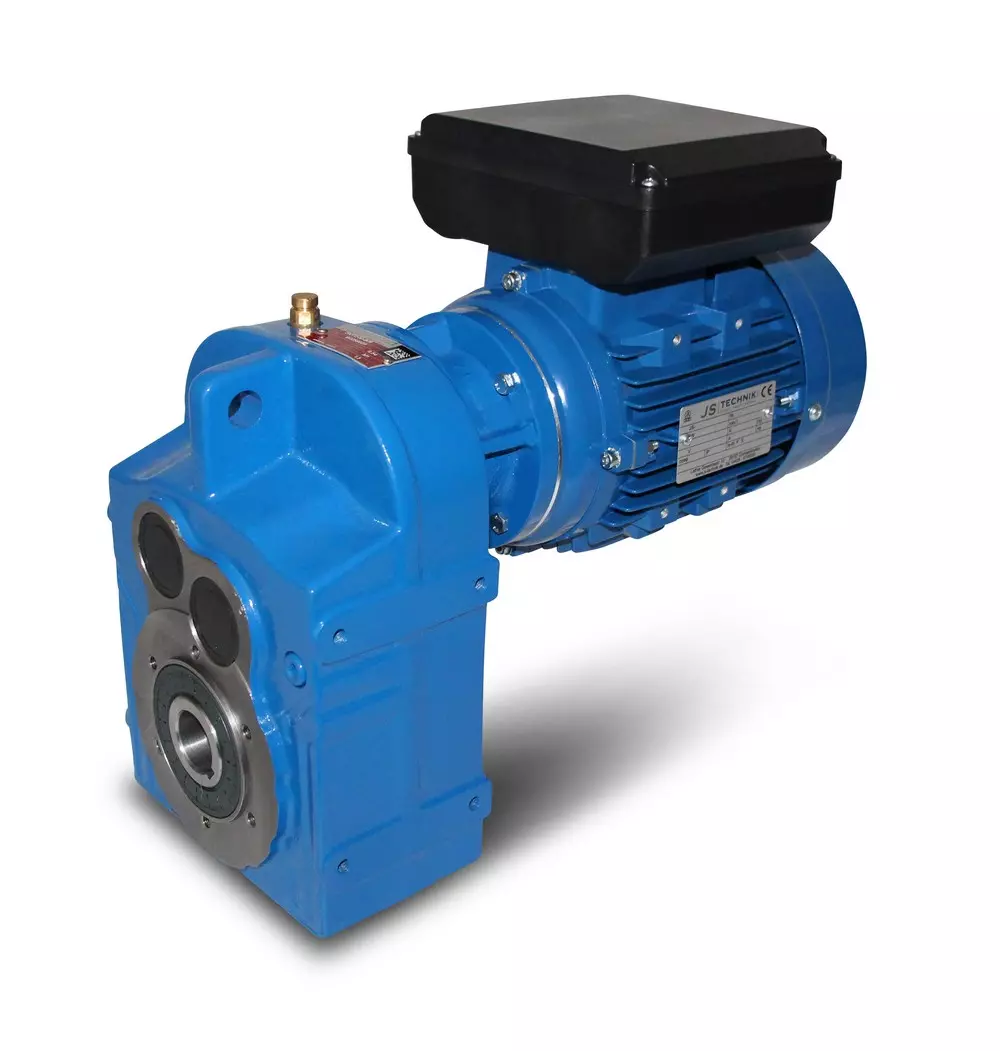

230V tillval 2,2kW-4poligt för D-serien

Kan inte beställas individuellt!Enfasalternativ i 1x230V-50Hz, för planväxlade motorer med 2,2kW motor i 4-polig version, med drift- och startkondensator. ! Använd alltid frekvensomriktaren under belastning, startmomentet är lägre än med en trefasmotor! ! Endast tillgänglig mot tilläggskostnad för motor och endast i kombination med motsvarande trefasväxelmotor!! Kan inte kombineras med bromsmotoralternativet! Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar. Tillval: Till-/frånslagsbrytare med omkopplare för vänster/höger rotation, underspänningsutlösare, Stickpropp=1 x 230 V, brytförmåga=16 A, omgivningstemperatur=-5°C till +40°C, Kabel mellan motor och brytarhus=ca 90 cm.

Från 472,02 kr*

Detaljer

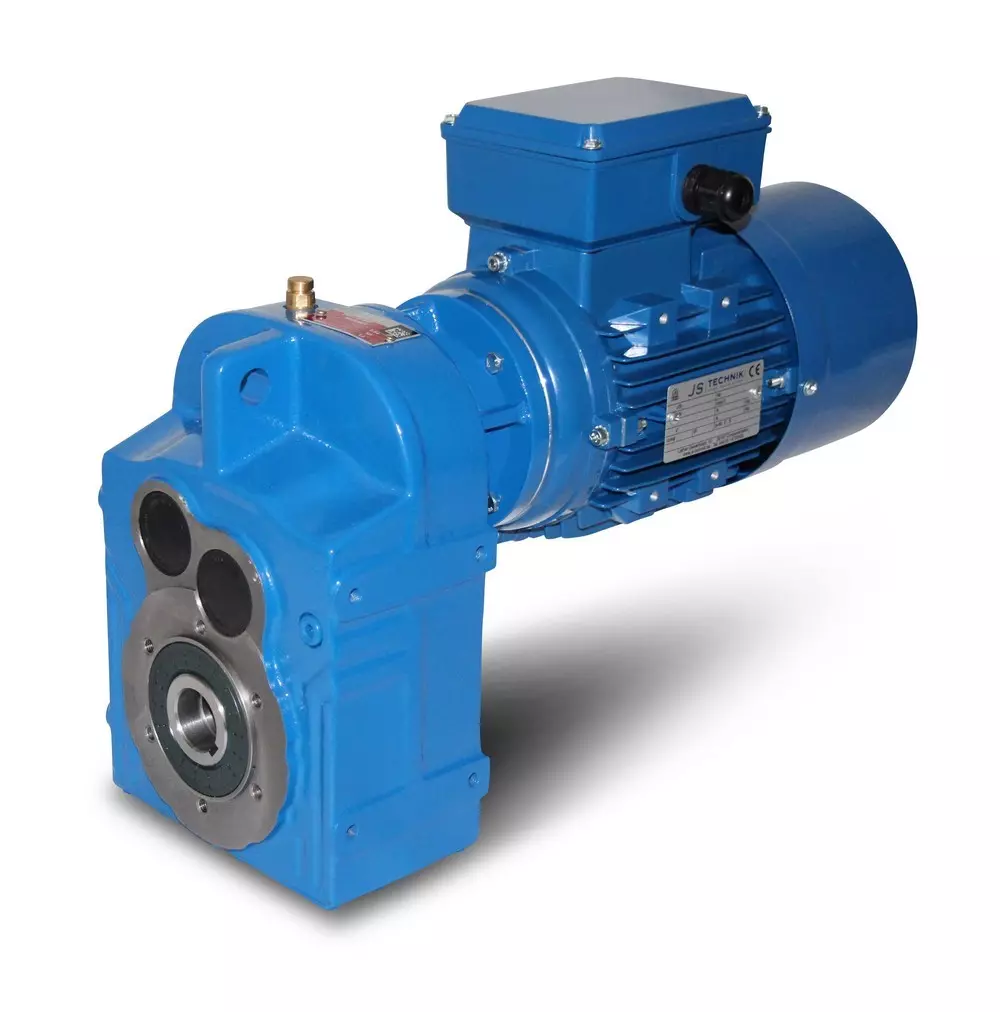

Bromsalternativ 2,2 kW 4-polig motor för D-serien

Bromsmotoralternativ för växelmotorer med parallella axlar, med 2,2 kW motor i 4-poligt utförande. Broms=32 Nm 230V med likriktare. ! Endast tillägg för bromsmotor och endast tillgängligt i kombination med motsvarande trefasväxelmotor! Alla produktbilder är icke-bindande exempel! Med reservation för tekniska ändringar.

3 951,79 kr*

Detaljer
