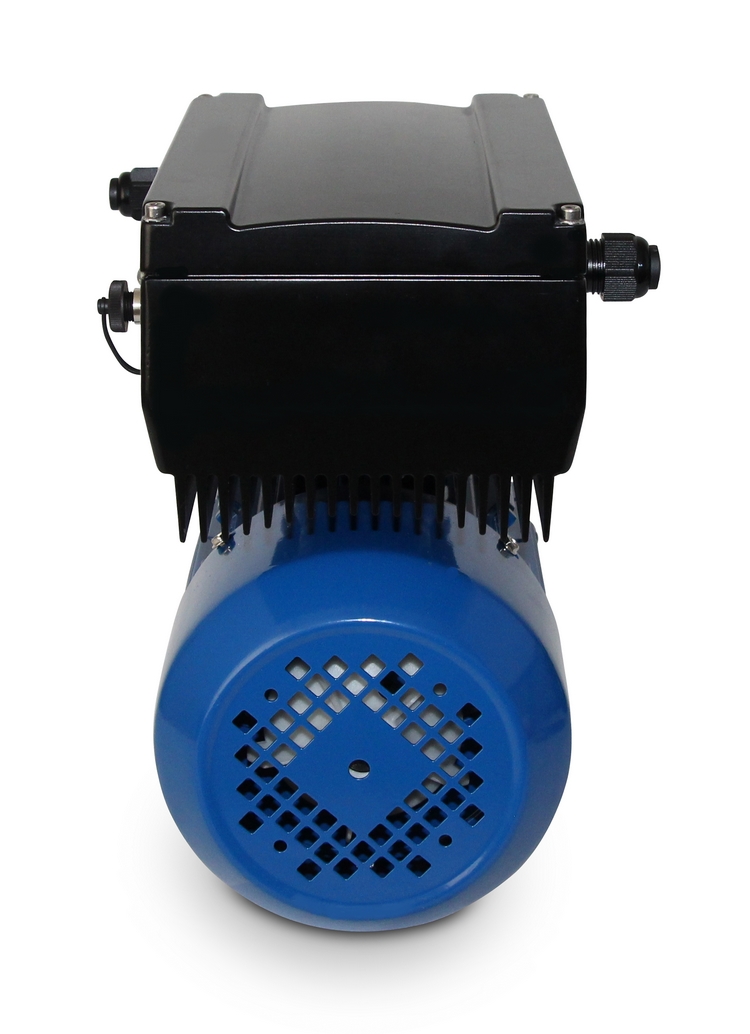

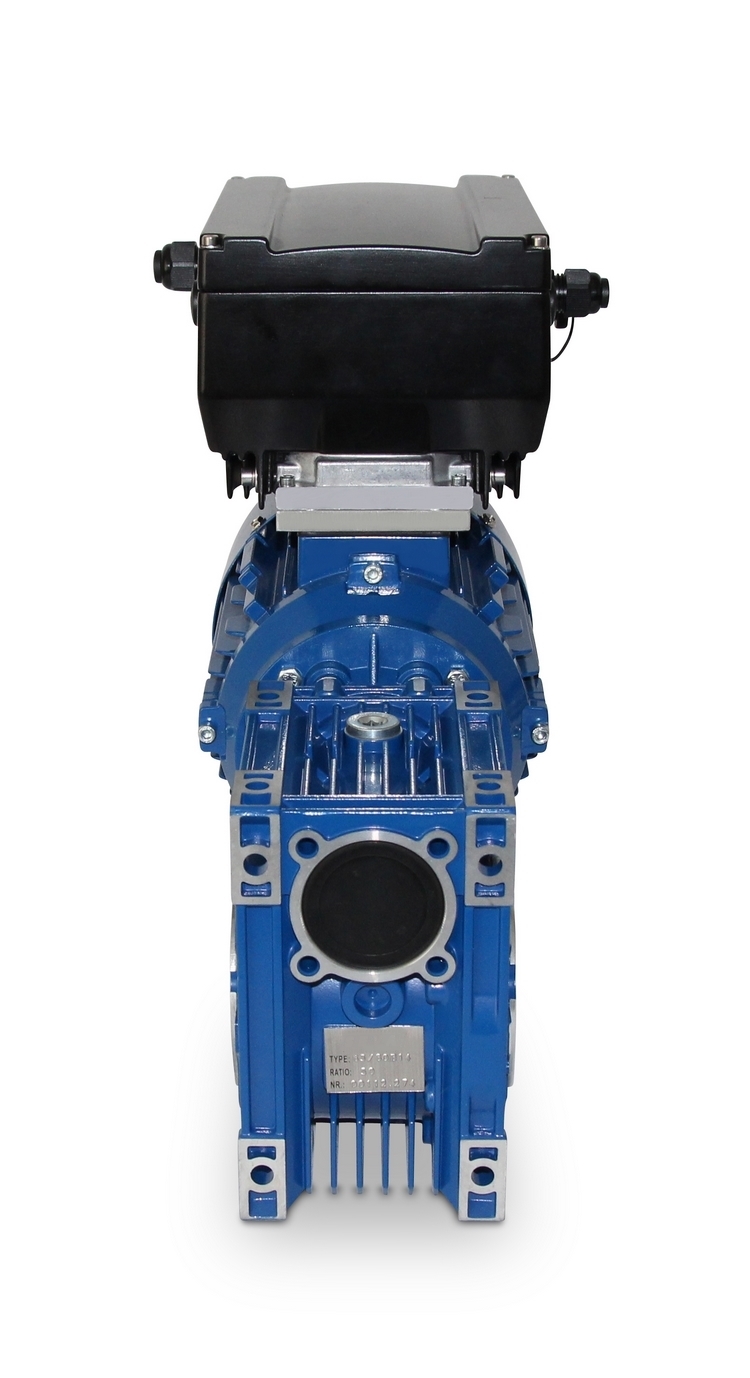

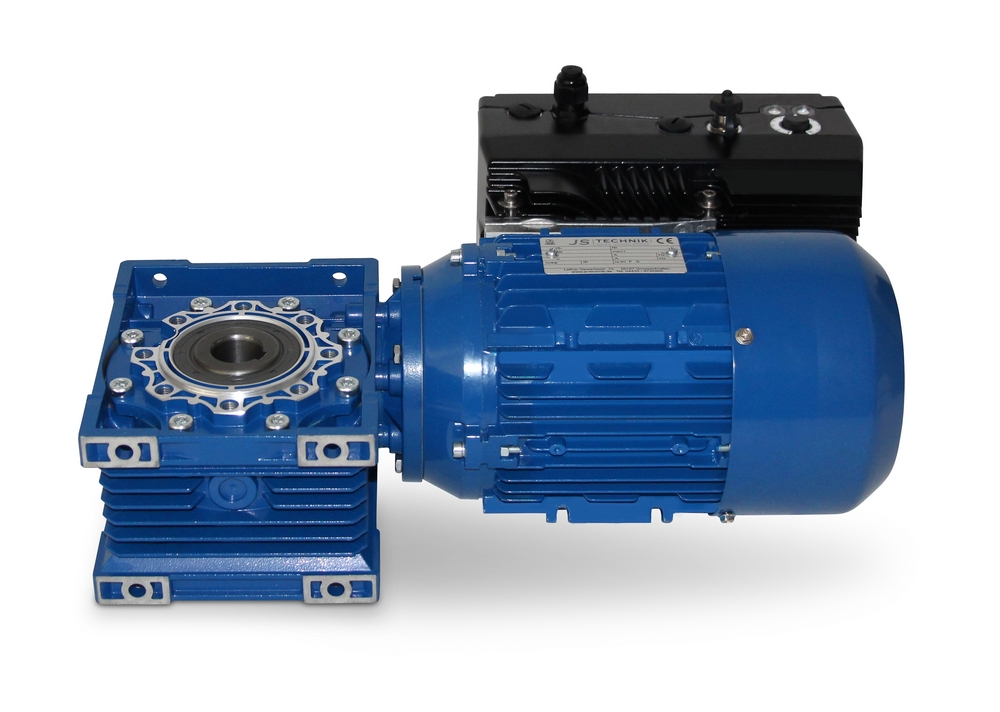

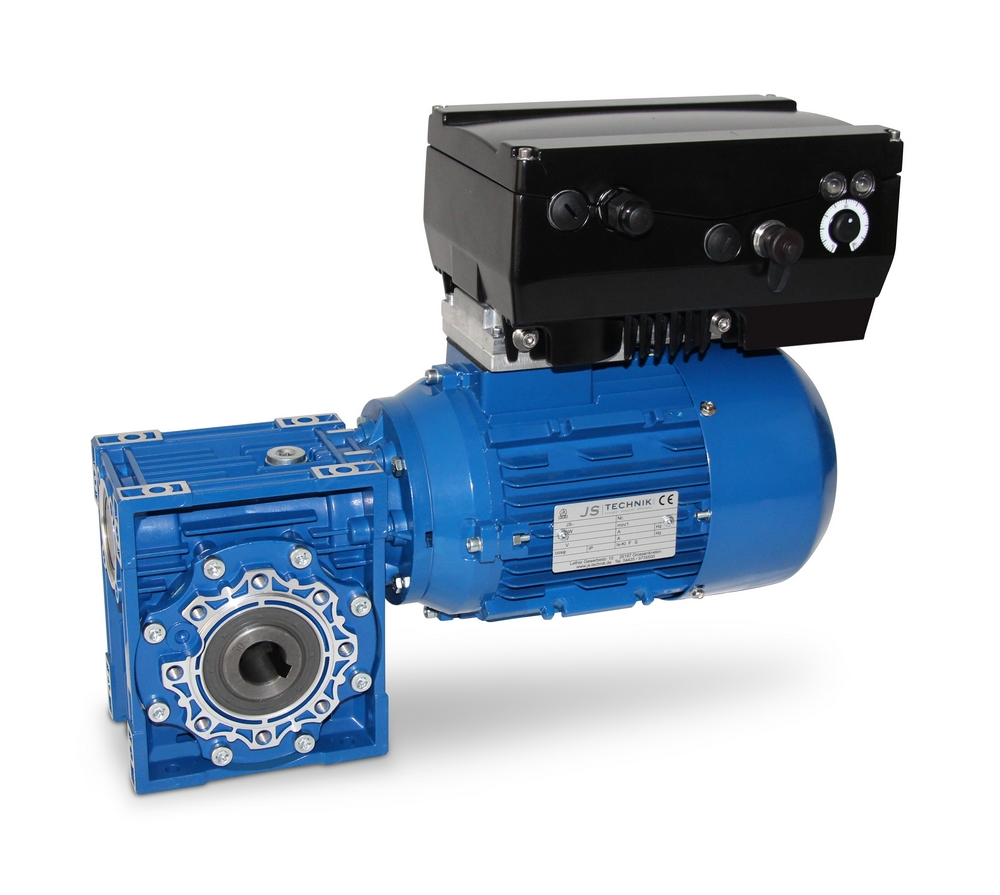

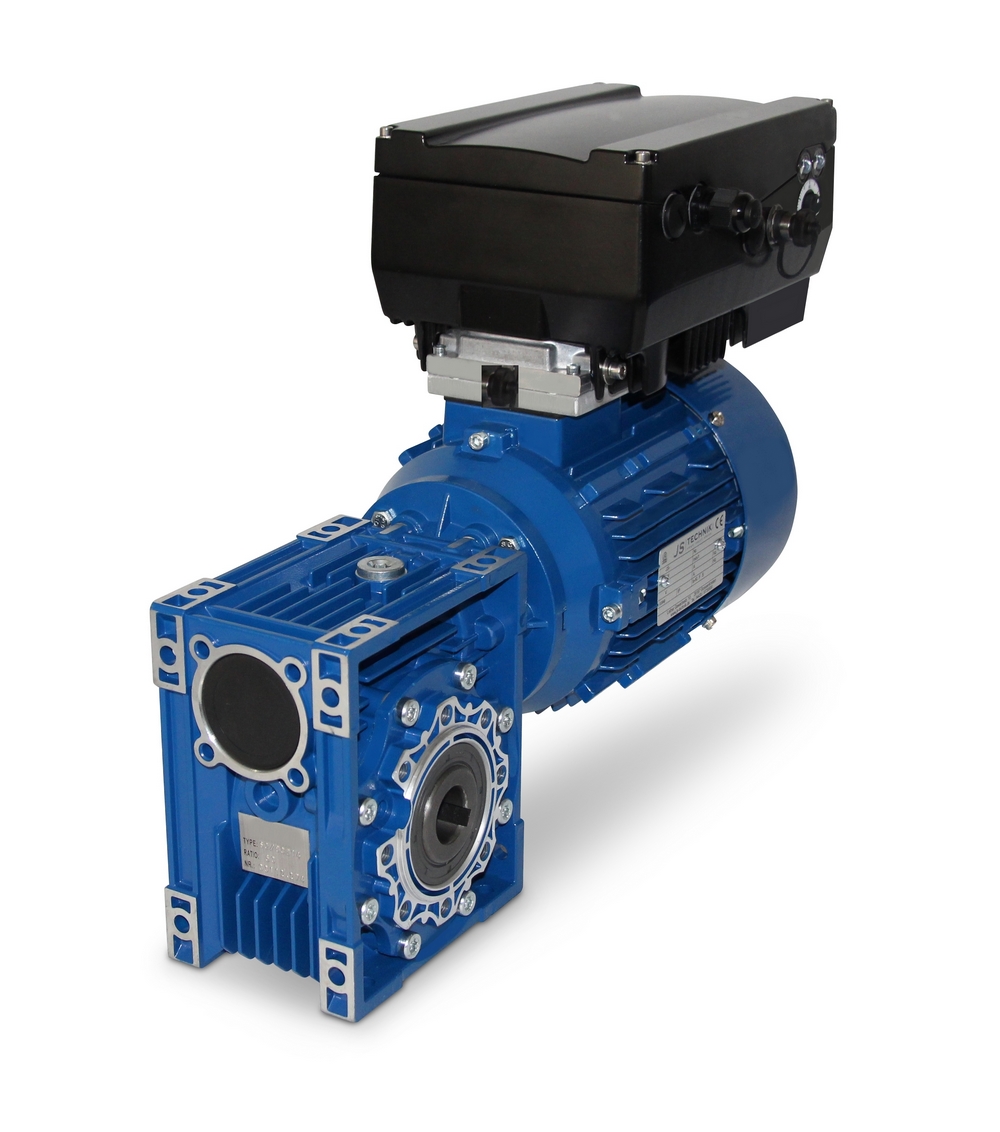

CMRV075 802-4 - 0,75 kW - 6 till 67 rpm - Snäckväxellåda med frekvensomriktarmotor ED230

12 199,50 kr*

Priser inkl. moms plus fraktkostnader

Produktnummer: C075000307100250K102T1
custom_versand Artikel + förpackning
custom_hinweis Frakt på pall
Returer undantagna!

Information om produkten "CMRV075 802-4 - 0,75 kW - 6 till 67 rpm - Snäckväxellåda med frekvensomriktarmotor ED230"

Snäckväxelmotor, effekt=0,75 KW, varvtal=6 till 67 rpm

Skyddsklass=IP55, isolationsklass=F (155°C), driftläge=S1, intermittens=S1- 100%,
hålaxel=28mm, motorvarvtal=4 pol, utväxling (i)=25, vridmoment=102 Nm,
servicefaktor (f.s.)=2 . Kopplingsbox=topp (vridbar), vikt=21 kg, färg=RAL 5010 (gentianablått),
temperaturgivare=3 x PTC-termistor, hölje=pressgjuten aluminium, kullager=SKF, C&U eller motsvarande,

Frekvensomriktare
Effekt=0,75 KW, storlek=A, ingångsspänning=1 x 230V +10% (enfas), ingångsfrekvens=50/60 Hz,
utgångsfrekvens=0- 400 Hz, EMC filter=C1, skyddsklass=IP65, mått=233mm x 153mm x 120mm,
nätström (ingång)=6,9 A. Idealiskt reglerområde=5- 60 Hz, med konstant nominellt vridmoment, under 30 Hz
krävs en extern fläkt för kylning.

Produktinformation
Frekvensomriktaren erbjuder möjligheten att bli "busskompatibel" med hjälp av fältbussmoduler.
Med CANopen, EtherCAT, Modbus (ingår redan), Profibus, Profinet och Sercos erbjuder EASYdrive kompatibilitet med
nästan alla vanliga styrmiljöer. Kunderna kan välja det bussystem
som är relevant för dem och på så sätt integrera EASYdrive perfekt i styrmiljön för deras applikation.
Den önskade valfria styrvarianten måste anges vid beställningen.
EASYdrive-styrenheterna är CE-, UL- och CSA-certifierade. EASYdrive uppfyller kraven för EMC klass C2 (för 3-fas nätspänning) eller C1 (för 1-fas nätspänning) utan externa filteråtgärder
.

! Möjligt val av variant !

Elmotor + frekvensomriktare

Produktval
Vid val av frekvensomriktare bör man vara uppmärksam på att det finns 3 varianter. Den första är standardversionen av enheten
, den andra är enheten med en membranknappsats och den tredje är enheten med en MMI-styrenhet.

Den frekvensomriktare i "standardutförande" som visas här är fullt användbar och har en inbyggd potentiometer
på sidan, men kräver en motsvarande manöverenhet för styrning.
För detta ändamål måste något av följande tillval beställas:
- Extern manöver-/programmeringsenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

Varianten "frekvensomriktare med membranknappsats" har en integrerad potentiometer och ger möjlighet till direkt styrning av frekvensomriktaren
, t.ex. start/stopp, vänster/höger osv.
För parametrering måste dessutom något av följande alternativ beställas:
- Extern manöver-/programmeringsenhet (MMI med kabel och stickpropp)
- Gränssnittskabel för PC-programmering
- Bluetooth-adapter

För varianten "Frekvensomriktare med MMI-manöverenhet" krävs ingen extra manöverenhet,
och en display ingår också i enhetens hölje. De nämnda tillvalen kan användas vid behov.



Viktiga anvisningar
Denna frekvensomriktare är en kundanpassad produkt. Ångerrätt eller återkallande av köpet är uteslutet!
Alla produktbilder är icke-bindande exempel!

Control range: ca 6 till 75 varv/min
Performance: 0,75 kW
Series: EASYdrive ED230 0,37 kW - 1,5 kW
Shaft diameter: 28 mm
Tension: 1 x 230 V
Torque: 101 till 200 Nm
Fastigheter "CMRV075 802-4 - 0,75 kW - 6 till 67 rpm - Snäckväxellåda med frekvensomriktarmotor ED230"
Control range: ca 6 till 75 varv/min
Performance: 0,75 kW
Series: EASYdrive ED230 0,37 kW - 1,5 kW
Shaft diameter: 28 mm
Tension: 1 x 230 V
Torque: 101 till 200 Nm
